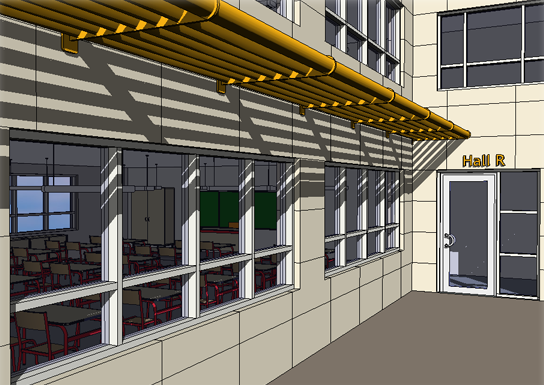

Pomocí možnosti Perspektiva lze určovat, zda se 3D pohled zobrazí jako perspektivní nebo ortografický.
Videofilm: Tvorba perspektivního pohledu
Video: práce s neořezanými perspektivními pohledy
Postup pro vytvoření perspektivního pohledu
- Otevřete pohled půdorysu, řezu nebo prostorový pohled.
- Klikněte na kartu Pohled
panel Vytvořit rozevírací seznam 3D pohled Kamera.
Poznámka: Jestliže na panelu Možnosti zrušíte zaškrtnutí políčka Perspektivní, je pohled vytvořen jako ortografický 3D pohled, a nikoli jako perspektivní. - Kliknutím na kreslicí plochu umístěte kameru.
- Přetáhněte kurzor do požadovaného cílového umístění a kliknutím kameru umístěte.
Aplikace Revit vytvoří perspektivní 3D pohled a přiřadí mu název 3D Pohled1, 3D Pohled2 atd. Chcete-li pohled přejmenovat, klikněte v Prohlížeči projektu pravým tlačítkem myši na požadovaný pohled a vyberte možnost Přejmenovat.
Poznámka: V existujících pohledech je možné kliknout pravým tlačítkem na nástroj ViewCube, vybrat z místní nabídky možnost Perspektivní a tím určit režim promítání.
Poznámka: Pokud je použit v souboru se sdílením práce, vytvoří příkaz 3D pohled výchozí 3D pohled na jednoho uživatele. Tomuto pohledu je přiřazen název {3D - uživatelské jméno}.
Pomocí ořezového kvádru můžete omezit zobrazitelnou část 3D pohledu.
