Zalomená výška pohledu

K definování více rovin řezu v půdorysném pohled použijte zalomené výšky pohledu.

Zalomená výška pohledu definuje rovinu řezu v jiné výšce než rovina řezu, která se používá pro zbytek pohledu. Zalomené výšky pohledu jsou užitečné pro dělení půdorysů podlaží nebo zobrazení vložených objektů nad rovinou řezu nebo pod ní. Zalomené výšky pohledu jsou uzavřené náčrty a nemohou se vzájemně překrývat. Mohou míst shodné hrany.

Poznámka: Zalomené výšky pohledu slouží k ovládání vzhledu hostitelů a hostovaných prvků, zejména oken a dveří ve stěnách, kdy jejich výška ovlivňuje to, zda budou viditelné. Pomocí zalomených výšek pohledu nelze ovládat zobrazení prvků TZB.

Příklad

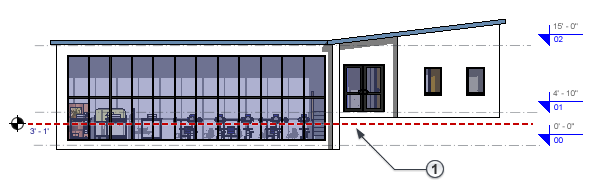

Rovina řezu pro zalomenou výšku pohledu v bokorysu

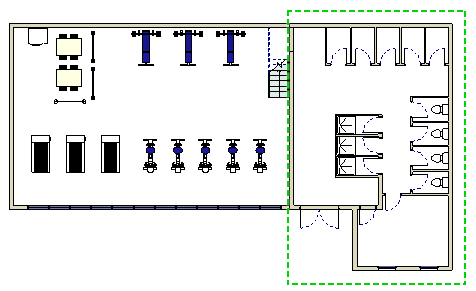

Zalomená výška pohledu v půdorysu podlaží

Zalomené výšky pohledu jsou specifické pro pohled. Můžete je zkopírovat a vložit do stejného pohledu nebo do různých pohledů. Kopírujete-li zalomenou výšku pohledu do jiného pohledu, je u ní zachováno nastavení rozsahu pohledu z předchozího pohledu.

Pokud jsou v pohledu zalomené výšky pohledu nastaveny jako viditelné, exportují se a tisknou.
