Pomocí dialogu Prozkoumat výsledky můžete prozkoumat alternativy návrhu vytvořené pomocí aplikace Generativní návrh v aplikaci Revit.
Další informace naleznete v části Prozkoumání výsledků studie generativního návrhu a Integrace vybraného výsledku.
Videofilm: Prozkoumání výsledků studie Generativní návrh
Seznam studií
Na levém panelu se zobrazí seznam dokončených nebo probíhajících studií. Zkontrolujte průběh studie nebo vyberte studii, kterou chcete prozkoumat.
Pomocí možnosti Filtrovat seznam podle typu studie v horní části seznamu můžete filtrovat studie podle typu. Filtr usnadňuje vyhledání požadované studie v dlouhém seznamu.
Chcete-li seznam studií skrýt, klikněte na ikonu
. Dalším kliknutím seznam opět zobrazíte.
U každé studie je v souhrnu zobrazeno následující:
- Název a typ studie
- Počáteční datum a čas
- Dokončený počet výsledků / Celkový počet výsledků
(U metody Optimalizovat tato čísla označují spíše počet generací než jednotlivé výsledky.)
- Zelená značka zaškrtnutí po dokončení studie
- Nabídka
, která obsahuje možnosti Exportovat a Odstranit
Podržením kurzoru nad studii v seznamu zobrazíte následující možnosti:
- Velikost souboru studie
Chcete-li vytvořit novou studii, klikněte na možnost Vytvořit studii. Můžete vybrat stejný typ studie nebo jiný typ a určit novou sadu kritérií návrhu.
Výsledky

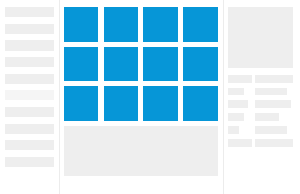

Prostřední podokno zobrazuje miniatury výsledků vygenerovaných studií.
Nad panelem použijte ovládací prvky k provedení následujících akcí:
- zobrazení výsledků jako miniatur nebo seznamu,
- třídění podle vybrané metriky vzestupně nebo sestupně,
- zobrazení další stránky s náhledy.
Detaily

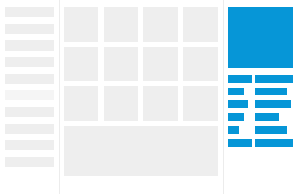

Pravé podokno zobrazuje podrobnosti o výsledku vybraném v prostředním podokně. Zobrazuje proměnné a konstanty použité k vygenerování výsledku a výsledné výstupy.
Pokud se panel podrobností nezobrazuje, vyberte nad panelem možnost Detaily.
Chcete-li zobrazit předchozí a další výsledky, klikněte na šipky doleva a doprava v dolní části panelu.
Pomocí příkazu Vytvořit prvky aplikace Revit integrujte vybraný výsledek do modelu.
Grafy
Chcete-li zobrazit grafy pod prostředním podoknem, vyberte možnost Grafy nad panelem podrobností.
V části grafů proveďte následující akce:
- Kliknutím na ikonu zobrazte bodový graf nebo graf rovnoběžných souřadnic.
- V grafu klikněte na tečku a zobrazte odpovídající výsledek.
- V grafu můžete přetažením podél osy filtrovat výsledky podle daného rozsahu hodnot.
- Chcete-li vymazat použité filtry, klikněte na tlačítko Vymazat filtry.
