K výpočtu průtoku a ztráty tlaku pro každou smyčku je nutné rozdělit teplovodní potrubní sítě do smyček.
Jak přidat oddělení hydraulického systému
- Vyberte počátek potrubí nebo konec potrubí (nebo obojí) pro sekundární smyčku.
Tip: Je možné vybrat více než jeden pár potrubí.
- Klikněte na kartu Upravit | Potrubí
panel Oddělení hydraulického systému
(Přidat oddělení).

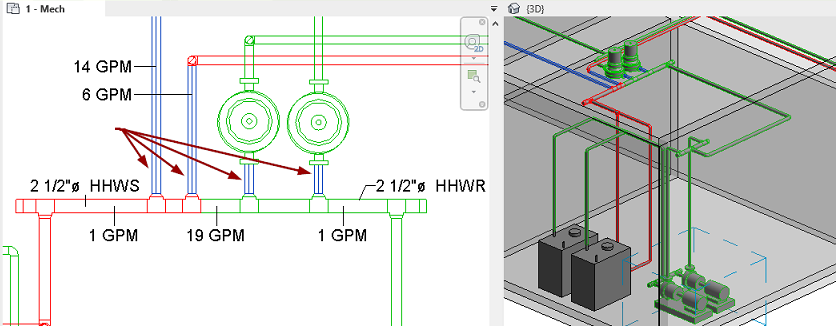

Na konci potrubí v bodu oddělení se zobrazí grafický symbol.
Tip: Chcete-li ovládat viditelnost značky hydraulického oddělení, klikněte na kartu Pohled panel Grafika
(Viditelnost/Zobrazení). Na kartě Kategorie modelu rozbalte kategorii Potrubí k zapnutí nebo vypnutí značek oddělení hydraulického systému.
panel Grafika
(Viditelnost/Zobrazení). Na kartě Kategorie modelu rozbalte kategorii Potrubí k zapnutí nebo vypnutí značek oddělení hydraulického systému.
Pokud je použit vývod, přesný bod oddělení je umístěn mezi vývodem a hlavní trasou. Pokud je použit spoj T, přesný bod oddělení je mezi spojem T a vedlejším potrubím nebo libovolnou tvarovkou připojenou ke spoji T. Společné potrubí, potrubí mezi sekundárním přívodem a odvodovými spojkami na hlavní trase, zobrazuje nulový průtok.
Parametr určený pouze ke čtení, Hranice smyčky, označuje, zda je vybrané potrubí hranicí pro samostatnou smyčku.
Jak odebrat oddělení hydraulického systému
- Vyberte hranice jedné nebo více smyček potrubí v podřazené smyčce.
- Klikněte na kartu Upravit | Potrubí panel Oddělení hydraulického systému
(Odebrat oddělení).
