Oddělení hydraulického systému v teplovodních sítích

Oddělení hydraulického systému nabízí výpočty průtoku a ztráty tlaku pro smyčky potrubí.

Pokud rozdělíte systémy hydronického potrubí do primárních, sekundárních a terciárních smyček, vypočítaný průtok a výpočty ztrát tlaku pro každou další smyčku se zobrazí u čerpadla dané smyčky. Souhrn hodnot průtoku se zobrazí u čerpadla nebo sady čerpadel v primární smyčce. Pokles tlaku vykazovaný pro čerpadlo odráží část potrubní sítě, kterou toto čerpadlo pohání. Výsledkem je, že čerpadlo v primární smyčce vykazuje pokles tlaku pro primární smyčku. Čerpadlo v sekundární smyčce vykazuje pokles tlaku pro sekundární smyčku atd.

Poznámka: Aby bylo možné použít nástroj Přidat hranice, je nutné v dialogu Mechanická nastavení na kartě Teplovodní sítě zapnout analýzu teplovodních potrubních sítí s uzavřenou smyčkou. Viz část Určení výpočtu.

Teplovodní potrubní sítě jsou definovány tak, aby obsahovaly následující položky:

• Jednu komponentu zdrojového zařízení, například kotel nebo chladič. Tato komponenta je volitelná.
• Pokud chcete vypočítat tok a pokles tlaku pro každou smyčku, je třeba jedno čerpadlo nebo sada čerpadel na jednu smyčku (primární, sekundární, terciální atd.).
• Libovolný počet zátěží, například radiátory nebo jednotky Fan-coil na sekundárních nebo dalších smyčkách. Radiátory a dalších vyústky je možné zapojit do potrubí v sériích.
• Libovolný počet úseků potrubí v přívodních a odvodových částech sítě.
• Primární smyčka by měla být konfigurována ve smyčce, případně by měla být použita hlavní trasa.

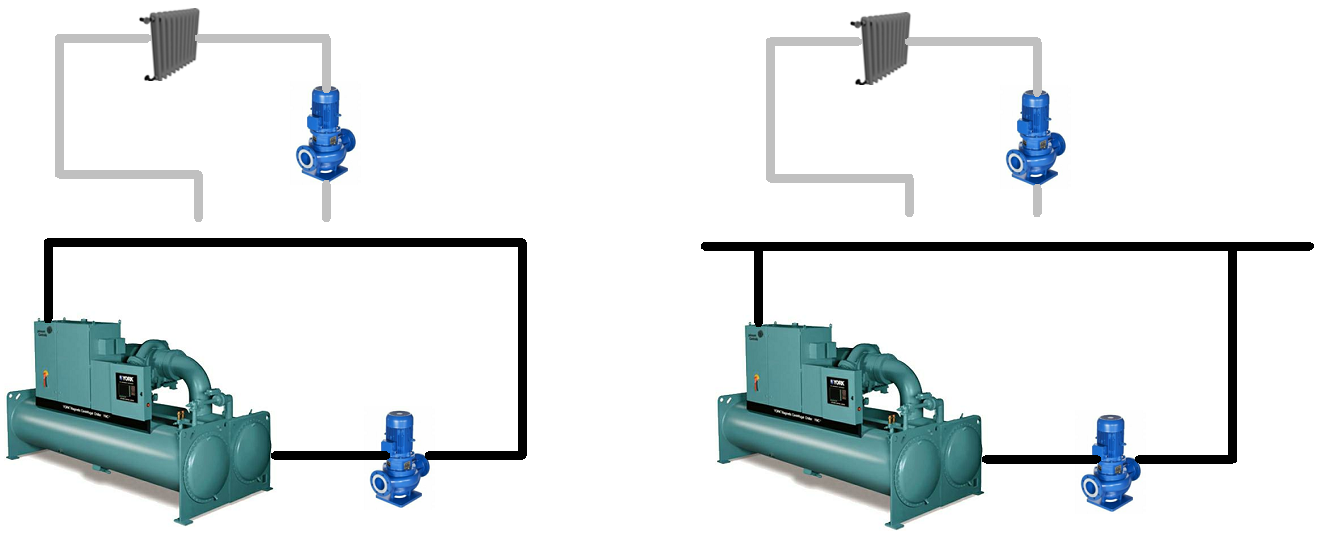

Teplovodní sítě před oddělením – primární smyčka (vlevo) a primární smyčka se zařízením low-loss header (vpravo)

Smyčky jsou analyticky odděleny: sekundární smyčka od primární, terciální od sekundární atd. Každá smyčka je přiřazena ke svému vlastnímu systému přívodu a odvodu. Výsledkem je, že primární a sekundární systémy používají stejný typ systému, ale jsou jim přiřazeny různé instance systému. Název systému sekundárních systémů je doplněn tečkou a číslem. Například síť skládající se z jedné primární smyčky a dvou sekundárních smyček využívá přívodního systému s názvem Teplovodní přívod 1. Po oddělení hydraulického systému se síť sestává z primární smyčky pojmenované Teplovodní přívod 1 a dvou sekundárních smyček s názvem Teplovodní přívod 1.1 a Teplovodní přívod 1.2.

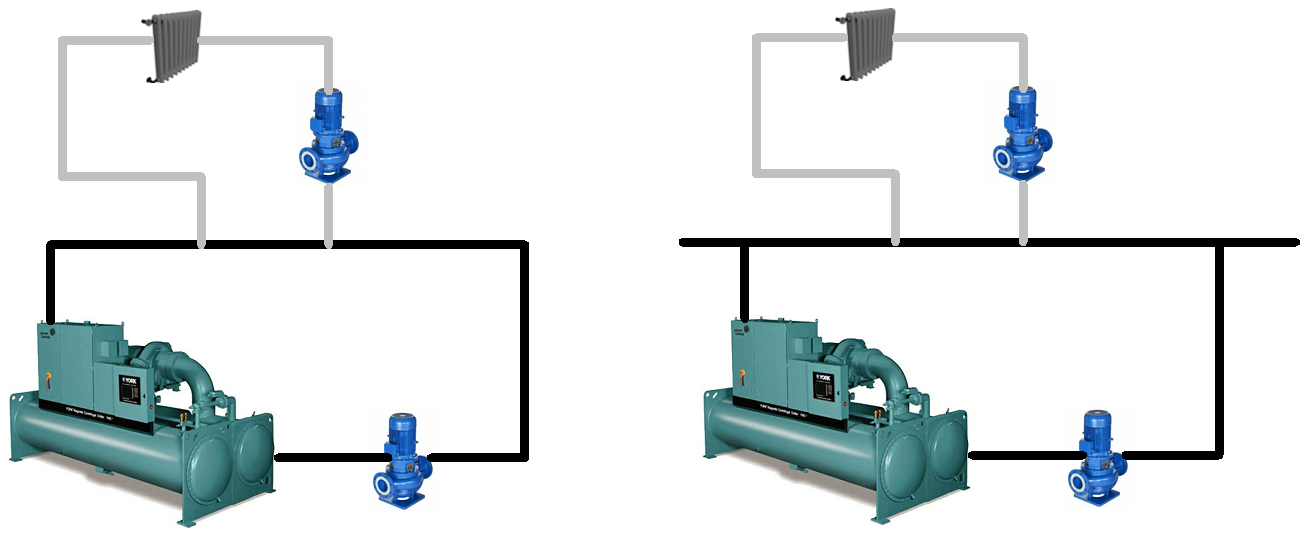

Teplovodní sítě po oddělení – primární smyčka (vlevo) a primární smyčka se zařízením low-loss header (vpravo)

Sítě mohou být konfigurovány do paralelních nebo sériových sekundárních zón:

• Paralelní zóny jsou zapojeny do potrubí tak, že primární smyčka je rozdělena do několika přechodových větví, které propojují sekundární zóny prostřednictvím těsně uspořádaných spojů T. V tomto případě je u každé sekundární smyčky společné potrubí.

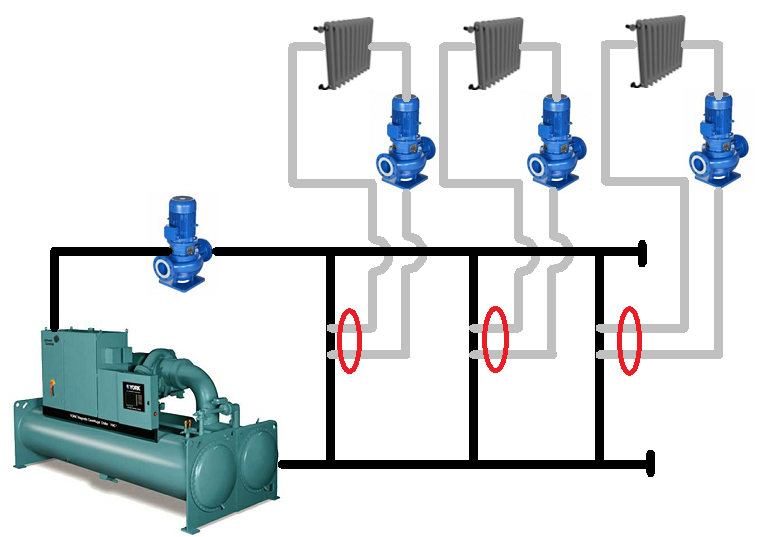

  Primární smyčka s přechodovými mosty – červená označuje, které potrubí jsou vybrány pro oddělení

• Průtok v primárním potrubí je roven nejvyššímu toku v propojených sekundárních smyčkách. Průtok v běžném potrubí asociovaném se sekundární smyčkou s nejvyšším průtokem zobrazí nulový průtok a běžná potrubí dalších sekundárních smyček zobrazí průtok roven rozdílu v primární a sekundární smyčce.

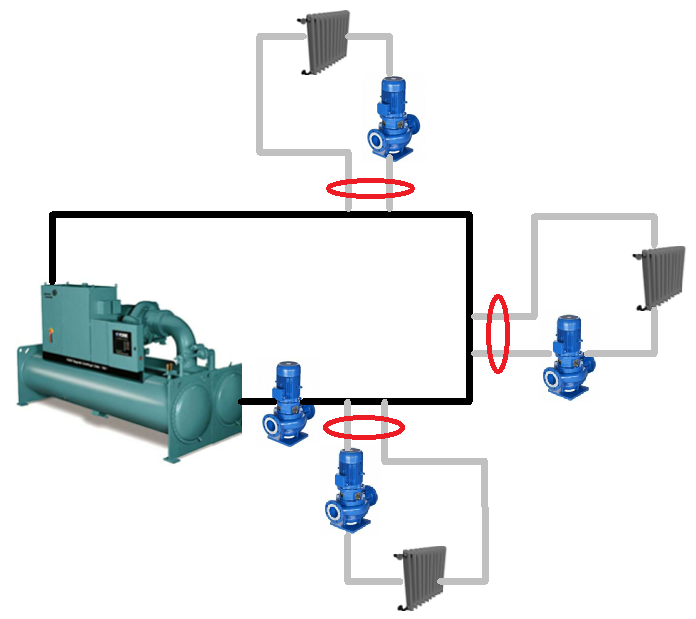

  Primární smyčku se sekundárními smyčkami s přímými a / nebo obrácenými vratnými sítěmi – červená označuje, které potrubí jsou vybrány pro oddělení

Sítě mohou být také konfigurovány tak, že primární smyčka ústí do zařízení low-loss header připojeného k sekundárním smyčkám. Část hlavní trasy ve středu sekundárního přípoje je společným potrubím. Toto potrubí zobrazí nulový průtok. Pokud použijete nástroj Stanovení rozměrů potrubí, celá hlavní trasa změní svou velikost podle největšího průtoku v libovolném bodu na hlavní trase.

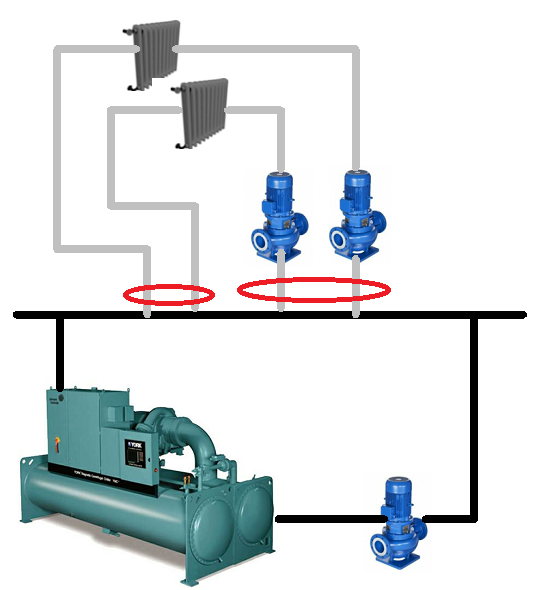

Primární smyčka se zařízením low-loss header – červená označuje, které potrubí jsou vybrány pro oddělení

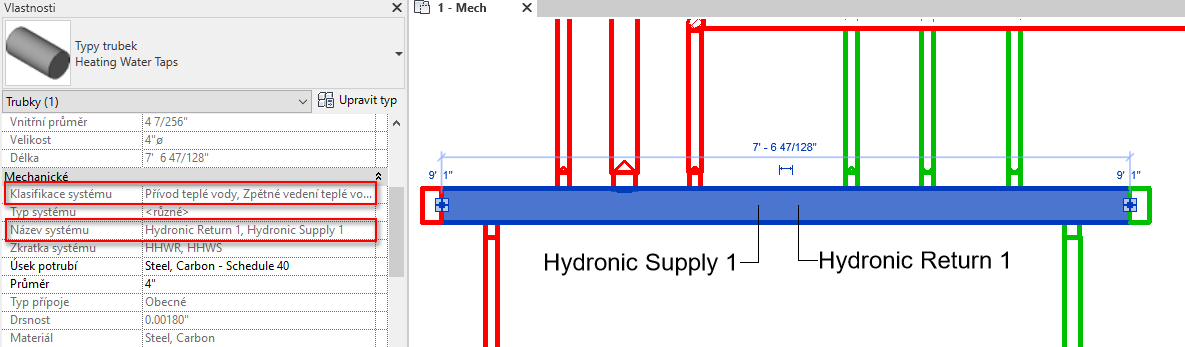

Pokud jsou sekundární smyčky spojeny s hlavní trasou pomocí vývodů, hlavní trasa bude obsahovat oba systémy primární smyčky – přívodní i zpětný. Tyto systémy bude rozděleny ve středu potrubí, jak je ukázáno na štítcích na obrázku níže. Všimněte si, že názvy i klasifikace obou systémů jsou zobrazeny na paletě Vlastnosti.
