Polohu držáku vybraného závěsu výroby můžete měnit pomocí ovládacích prvků na kreslicí ploše.
- Ovládací prvky držáku závěsu: Umožňují nastavit držák závěsu hranatého potrubí.
-
Přetažením ovládacího prvku konce držáku můžete nastavit délku držáku měřenou od tyče. Stisknutím klávesy Shift při přetahování ovládacího prvku zavazbíte směr pohybu.
-
Přetažením ovládacího prvku konce tyče můžete nastavit délku a polohu tyče závěsu. Stisknutím klávesy Shift při přetahování ovládacího prvku upravíte pouze polohu tyče závěsu.
Pokud se například vyskytne kolize závěsu potrubí s potrubím, které je umístěno nad ním, prodlužte pomocí trojúhelníkového ovládacího prvku závěs. Pomocí kruhového ovládacího prvku upravte polohu závěsu tak, aby byl závěs prodloužen ke konstrukci.
-
-

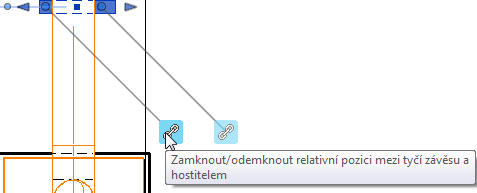

Uzamknout/Odemknout relativní polohu tyče závěsu: Umožňuje uzamknout nebo odemknout relativní polohu mezi tyčí závěsu a hostitelem. Při změně polohy tyče závěsu se zobrazí ovládací prvek uzamknutí/odemknutí. Ve výchozím nastavení je zachována relativní poloha tyče závěsu vůči potrubí (uzamknuto). Při přesunutí potrubí se tedy přesune i závěs tyče.
Pokud je povoleno odemknutí, přesune se potrubí nezávisle na tyči závěsu a bude zachována aktuální poloha tyče v konstrukci.
Poznámka: Tyto prvky nejsou k dispozici pro závěsy umístěné na tvarovkách.
