Přesunutí bodu zaměření

Po počátečním definování souřadnic bodu zaměření jej v případě potřeby můžete později přesunout.

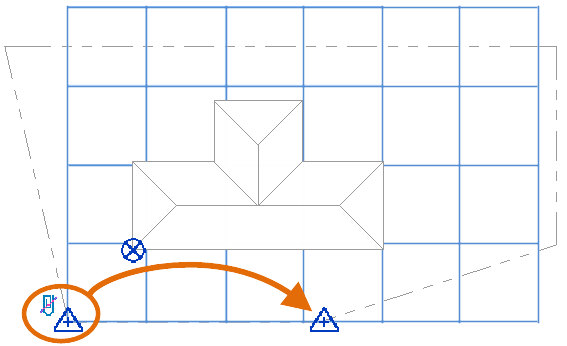

Modrá osnova na obrázku představuje souřadnicový systém zaměření. Bod zaměření definuje známou geografickou polohu v souřadnicovém systému zaměření. Tato modrá osnova je zobrazena pouze pro názornost. V pohledech se nezobrazuje.

Před přesunutím bodu zaměření se rozhodněte, zda jej budete přesouvat jako připnutý nebo jako odepnutý:

• Chcete-li přesunout souřadnicový systém zaměření vzhledem k modelu, přesuňte připnutý bod zaměření.
• Chcete-li změnit polohu bodu zaměření v souřadnicovém systému zaměření, přesuňte odepnutý bod zaměření.

Poznámka: Chcete-li přesunout celý model vzhledem k bodu zaměření, použijte nástroj Změnit polohu projektu nebo přesuňte připnutý základní bod projektu.

Přesunutí bodu zaměření

1. V půdorysném pohledu pozemku nebo v jiném pohledu, ve kterém se bod zaměření zobrazuje, vyberte bod zaměření.
2. Kliknutím na kancelářskou sponku změňte jeho stav na připnutý nebo odepnutý (podle toho, jakým způsobem chcete bod zaměření přesunout).

   Další podrobnosti jsou uvedeny v následujících částech.

3. Přetáhněte bod zaměření do požadovaného umístění.

   Pokud je bod zaměření odepnutý, můžete na paletě Vlastnosti nebo pomocí polí v části Bod zaměření na kreslicí ploše zadat hodnoty S/J (souřadnice Y), V/Z (souřadnice X) a Výška.

4. Pokud jste bod zaměření odepnuli, znovu jej připněte.
5. Volitelně: Chcete-li zajistit, aby nedošlo k nechtěnému přesunutí bodu zaměření, připněte jej na místě kliknutím na kartu Upravitpanel Upravit (Připnout).

   Připnutím bodu zaměření deaktivujete nástroje Otočit projekt podle skut. severu, Získat souřadnice a Zadat souřadnice.

Přesunutí souřadnicového systému zaměření vzhledem k modelu

Při provedení této akce se souřadnicový systém zaměření přesune vzhledem k modelu. Na základě nových souřadnic bodu zaměření se posune celý souřadnicový systém zaměření, a tím se změní jeho blízkost k souřadnicovému systému projektu.

Tuto akci lze provést přesunutím připnutého bodu zaměření.

Poloha základního bodu projektu vzhledem k modelu zůstane zachována a souřadnice budou aktualizovány tak, aby odpovídaly změně blízkosti mezi základním bodem projektu a bodem zaměření.

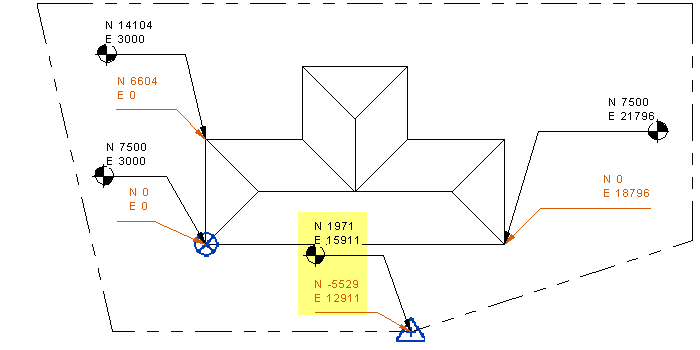

Na následujícím obrázku jsou souřadnice v podobě černých bodů založeny na bodu zaměření a souřadnice v podobě oranžových bodů jsou založeny na základním bodu projektu. Když přesunete připnutý bod zaměření, změní se pouze žlutě zvýrazněné souřadnice.

Změna polohy bodu zaměření v souřadnicovém systému zaměření

Při provedení této akce bude předefinováním bodu zaměření určen jiný referenční bod v souřadnicovém systému zaměření.

Chcete-li tuto akci provést, odepněte bod zaměření a přesuňte jej.

V modelu se souřadnice bodu zaměření změní tak, aby odpovídaly jeho nové poloze a jeho nové blízkosti k základnímu bodu projektu. Souřadnice základního bodu projektu a prvků modelu se však nezmění. A ani souřadnicový systém zaměření se nepřesune vzhledem k souřadnicovému systému projektu.

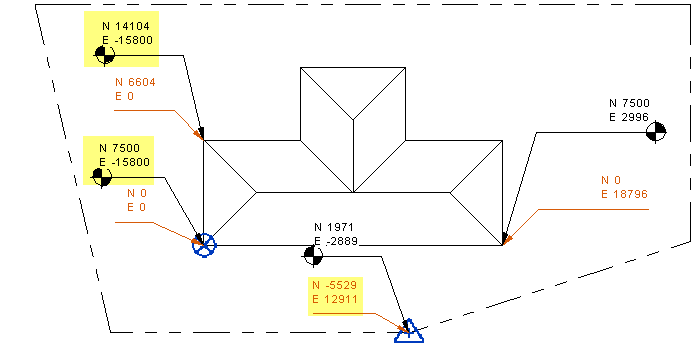

Na následujícím obrázku jsou souřadnice v podobě černých bodů založeny na bodu zaměření a souřadnice v podobě oranžových bodů jsou založeny na základním bodu projektu. Když přesunete odepnutý bod zaměření, změní se pouze žlutě zvýrazněné souřadnice.
