Po počátečním definování souřadnic pro základní bod projektu jej v případě potřeby můžete později přesunout.
Přesunutí základního bodu projektu
- V půdorysném pohledu pozemku nebo v jiném pohledu, ve kterém se základní bod projektu zobrazuje, vyberte základní bod projektu.
- Přetáhněte základní bod projektu do požadovaného umístění.
Jinou možností, kterou můžete použít, je zadání hodnot S/J (souřadnice Y), V/Z (souřadnice X), Výška a Úhel ke skutečnému severu pomocí palety Vlastnosti nebo polí v oblasti Základní bod projektu na kreslicí ploše.
Nastavení úhlu ke skutečnému severu je stejná akce jako použití nástroje Otočit projekt podle skut. severu.
- Volitelně: Chcete-li zajistit, aby nedošlo k nechtěnému přesunutí základního bodu projektu, připněte jej na místě kliknutím na kartu Upravit
panel Upravit
(Připnout).
Přesunutí základního bodu projektu do jiného umístění v modelu

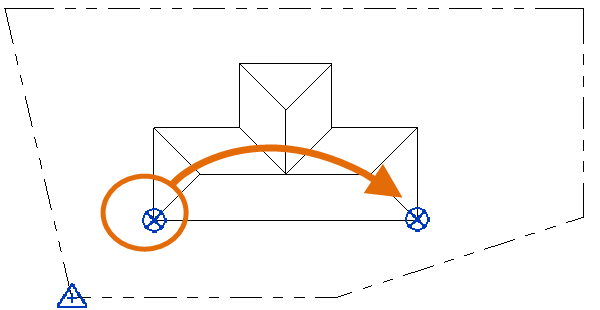

Předpokládejme například, že chcete přesunout základní bod projektu z jednoho rohu budovy do jiného.
Chcete-li tuto akci provést, odepněte základní bod projektu a přesuňte jej.
Souřadnice budou v modelu aktualizovány tak, aby odpovídaly změně blízkosti mezi základním bodem projektu a bodem zaměření.

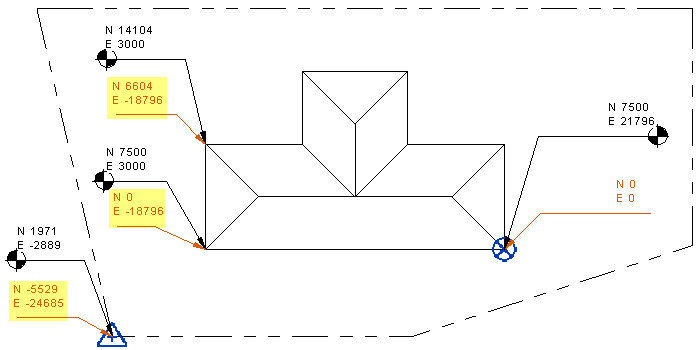

Na následujícím obrázku jsou souřadnice v podobě černých bodů založeny na bodu zaměření a souřadnice v podobě oranžových bodů jsou založeny na základním bodu projektu. Když přesunete základní bod projektu, změní se pouze žlutě zvýrazněné souřadnice.
Přesunutí základního bodu projektu na vnitřní počátek
Při vytvoření nového modelu jsou základní bod projektu i bod zaměření ve výchozím nastavení umístěny na vnitřní počátek, který se také nazývá počáteční umístění. Chcete-li vytvořit souřadnicový systém projektu, přesuňte základní bod projektu směrem z vnitřního počátku do jiného umístění, například do rohu budovy.
Pokud budete chtít později vrátit základní bod projektu do jeho počátečního umístění, klikněte na něj pravým tlačítkem a potom klikněte na příkaz Přesunout do počátečního umístění
