Import nebo připojení souborů CAD

Pokud máte existující návrhy vytvořené pomocí jiného softwaru CAD, můžete je importovat nebo připojit k modelu aplikace Revit a použít je jako výchozí bod pro svůj návrh.

Kromě použití nástrojů Importovat CAD a Připojit soubor CAD můžete soubory CAD importovat také přetažením z nástroje Průzkumník Windows® do modelu, kresby nebo pohledu výkresu aplikace Revit.

Importované a připojené soubory CAD můžete zkopírovat a vytvořit jejich zrcadlové kopie. Viz část Zrcadlení prvků.

Import vs. připojení

Ve většině případů je připojení upřednostňováno před importem souborů CAD. Připojené soubory lze snadněji spravovat pomocí dialogu Správa připojených souborů a lze je načítat a uvolňovat podle potřeby. Připojené soubory CAD se také aktualizují při opakovaném načtení. Pokud předpokládáte, že v souboru CAD dojde ke změnám, připojte jej. Importované kategorie nejsou při použití připojení přidány do modelu aplikace Revit. Přidané kategorie mohou ovlivnit výkon a ztížit správu zobrazení importovaných souborů CAD.

Importované soubory CAD umožňují přímé změny geometrie, pokud jsou rozloženy. Import rozložených souborů CAD může ovlivnit výkon modelu, proto import souborů CAD pečlivě zvažte. Viz část Rozložení importované geometrie.

Přichycení k importované geometrii

Předpokládejme, že naimportujete výkres aplikace AutoCAD® do aplikace Revit a poté chcete v daném výkresu obtáhnout stěny. Při umístění do blízkosti čar představujících stěny se kurzor přichytí k čarám nebo ke středovému bodu mezi čarami.

Při importu 3D tvarů pomocí souborů SAT nebo 3DM (Rhino) můžete použít importované tvary jako reference pro kótování, uchopení a zarovnání. Viz část Import 3D tvarů.

Proxy grafika ze souborů aplikace AutoCAD

Aplikace Revit podporuje čtení v proxy grafice ze souborů aplikace AutoCAD. Proxy grafika je reprezentací objektů aplikace AutoCAD Architecture v aplikaci AutoCAD. Na rozdíl od objektů aplikace AutoCAD Architecture nemá proxy grafika žádnou inteligenci.

Proxy grafika může existovat u mnoha typů dat v aplikaci AutoCAD včetně součástí aplikace Mechanical Desktop (MDT) a objektů aplikace AutoCAD Runtime eXtension (ARX). Nastavíte-li v aplikaci AutoCAD příkaz Proxygraphics na hodnotu 1, může aplikace Revit importovat objekty ARX a objekty aplikace AutoCAD Architecture (například stěny a podlaží) do souboru DWG nebo DXF.

Dílčí povrchy a tělesa vytvořené v aplikaci AutoCAD

Aplikace Revit umožňuje import souborů DWG obsahujících dílčí plochy a tělesa vytvořené v aplikaci AutoCAD. Převod některých složitých dílčích sítí na běžná tělesa či povrchy však může selhat nebo při něm dojde k vytvoření problematického tělesa nebo povrchu. Jiné velmi složité sítě úseků možná nebudou importovány celé nebo nebudou importovány vůbec.

Vnitřní hrany 3D sítě

Při importu nebo připojení geometrie sítě aplikace Revit odstraní umělé hrany způsobené triangulací povrchu. To, které hrany budou odstraněny, může záviset na způsobu, jakým je importovaná síť definována a interpretována aplikací Revit. Pokud výsledek neodpovídá očekávání, zkontrolujte nastavení geometrie sítě ve zdrojové aplikaci.

Příklady odstranění vnitřních hran

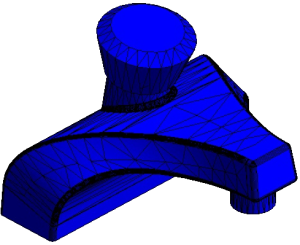

	Model se zobrazenými vnitřními hranami. Vnitřní hrany budou automaticky odstraněny při importu nebo připojení do aplikace Revit.

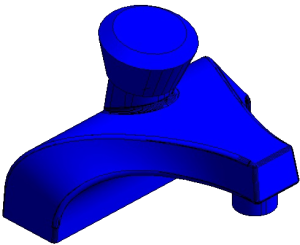

	Model zobrazený v aplikaci Revit s odstraněnými vnitřními hranami.

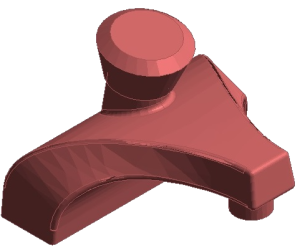

	Model, u něhož byly odstraněny vnitřní hrany, ale síť ze zdrojového souboru způsobila, že plošky sítě zůstaly zachovány. Síť v tomto případě neobsahuje dostatek informací, aby aplikace Revit mohla použít odstupňované stínování k vyhlazení povrchu.
	Model válce s otevřenou horní plochou. Vnitřní trianguální síť byla odstraněna, ale vertikální hrany nebyly odstraněny, protože nebyly identifikovány jako vnitřní hrany.

Převod souborů DGN

Tabulka převodu z formátu DGN do formátu aplikace Revit
MicroStation	Produkt společnosti Autodesk	Poznámky
Geometrické prvky	Geometrické objekty	Na symboly importu se převádějí následující prvky DGN: úsečka, čára SmartLine, řádkový řetězec, multičára, tvar, komplexní řetězec, komplexní tvar, oblouk, elipsa, křivka, křivka B-spline a vzor. Prvky vzoru jsou omezeny na jednoduché styly vzorů. Vlastnosti dvoubarevných gradientů jsou také podporovány.
Úrovně	Hladiny	Hladiny v souboru DGN jsou automaticky mapovány na symbol importu. Neplatné znaky DGN v názvech hladin jsou převedeny na mezery.
Barvy	Barvy	Všechny barvy jsou převedeny pomocí hodnot RGB, pokud je pro barvy vybrána možnost Zachovat.
Styly čar	Typy čar	Aby se správně zobrazovaly typy čar při importu nebo připojování souboru DGN, musí být zdrojový soubor aplikace MicroStation ve formátu .rsc, na který odkazuje soubor DGN, dostupný ve vašem počítači v platné vyhledávací cestě podpůrných souborů. Styly čar s dynamickým měřítkem (standardní styly čar DGN 1-7) jsou převedeny do typy čar s pevným měřítkem. Výsledné typy čar při importu nebo připojování jako souboru DGN do aplikace Revit zohledňují aktuální měřítko zobrazení v pohledu v souboru DGN. Poznámka: Abyste mohli správně importovat standardní styly čar z verze 7, musíte nejprve vybrat položky „Přizpůsobit pohled“ a „Uložit nastavení“ v aplikaci MicroStation.
Buňky	Bloky	Buňky jsou převedeny na bloky. Popisky přidružené k buňkám jsou převedeny na atributy bloků s konstantním režimem.
Textové prvky, styly textu	Objekty Řádkový text, Víceřádkový text, Styly textu	Písma TrueType se importují jako textové prvky.
Tabulky	Tabulky	Buňky, které v souboru DGN představují tabulky, jsou importovány jako bloky.
Kóty, kótovací styly	Kóty, kótovací styly	Velikost, rozteč, styl a tvar kót se může mírně lišit. Asociativita kót není zachována, pokud je to možné.
Pole	Pole	Pole jsou obecně převáděna jako statický text. Výjimku tvoří pole, které se v obou programech chovají stejně. Mezi ně patří pole data (Datum vytvoření, Datum uložení a Datum vykreslení) a pole vlastností dokumentu (Autor, Název souboru a Velikost souboru). Pole se převádějí na text, je-li v dialogu Import nastavení DGN zaškrtnuta možnost Rozložit textové uzly na textové prvky.
Rastrové obrázky	Rastrové obrázky	Podporovány jsou tyto typy souborů obrázků: .bmp, .cal, .tif, .png, .tga, .jpg, .pcx, .gif, .rlc, .bil a .pct. Všechny ostatní typy souborů obrázků nejsou podporovány.
Reference DGN	Reference DWG	Podporovány jsou typy souborů .dwg a .dgn. Podporovány jsou také jiné typy souborů než DGN, například .cel, .h, .s, .d, .rdl, a .cgm.
Model návrhu DGN	Model DWG	Vybraný model návrhu v souboru DGN je převeden na soubor DWG.
Model výkresu DGN	Rozvržení DWG	Importovány jsou pouze modely listů, které odkazují na primární konstrukční model. Modely listů DGN jsou do souboru DWG převedeny jako rozvržení.
