Import 3D tvarů

3D geometrii můžete importovat z podporovaných formátů souborů a aplikací.

Tato funkce zajišťuje díky využití propracované technologie konzistentnější a kvalitnější import 3D tvarů než jiné technologie importu. Při importu do projektů a rodin přejde na tyto 3D tvary chování přiřazených kategorií aplikace Revit. 3D tvary tak v modelu poskytují lepší informace než jiné typy importované geometrie.

Importovat lze následující 3D formáty:

• Soubory 3DM aplikace Rhinoceros^®
• Soubory SAT^® (formát souboru pro technologii ACIS^®, technologii pro 3D modelování společnosti Dassault Systèmes, Spatial Corporation).
• OBJ
• STL

Poznámka: Aplikace Revit importuje tělesa ACIS^® ze souborů SAT^®. Formáty souborů SAT ve verzi novější než 7.0 nelze do aplikace Revit naimportovat. Určete, kterou verzi používaný program pro modelování těles vytváří. Některé produkty pro modelování těles (například aplikace form-Z^®) ve výchozím nastavení vytvářejí formáty souborů SAT v novější verzi, než je verze 7.0.

Chcete-li importovat 3D geometrii pomocí jiných typů souborů (například DWG nebo DGN), použijte postup uvedený v části Import souborů CAD.

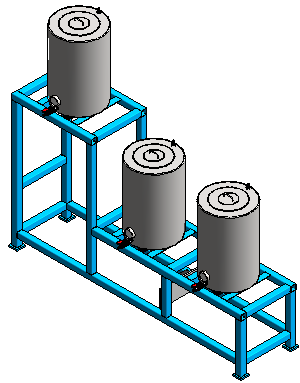

Import 3D tvarů a přiřazení kategorií

Pokud chcete importovat 3D tvary, použijte postup uvedený v části Import 3D tvaru.

Importované 3D tvary nejsou rodiny, ale v některých případech se budou chovat jako přiřazené kategorie.

• Při importu 3D tvaru do projektu vybíráte jeho kategorii pro aplikaci Revit v seznamu podporovaných kategorií. Viz část Kategorie rodin.
• Při importu 3D tvaru do rodiny se předpokládá, že je u tvaru použita kategorie rodiny.

  V případě potřeby můžete na tvar umístit spojky, aby jej bylo možné použít jako díl systému TZB. Viz části Spojky a Spojky v rodinách.

S každým importovaným 3D tvarem se zachází jako s jedním prvkem a kategorie platí pro celý 3D tvar. Nelze určit samostatné kategorie pro jednotlivé díly 3D tvaru. Pokud například importujete budovu jako 3D tvar a přiřadíte kategorii Stěna, daná kategorie je přiřazena k celé budově, včetně jejích stěn, podlah a střech.

Poznámka: Proces importu vytvoří geometrii pomocí prvků DirectShape. Nelze importovat drátové modely ze souborů 3DM nebo SAT.

Použití importovaných 3D tvarů v aplikaci Revit

V projektu nebo rodině aplikace Revit můžete importované 3D tvary použít následujícím způsobem:

• Plochy geometrie a referenční roviny v importovaném 3D tvaru je možné použít ke kótování, uchopení a zarovnání.

  Můžete například vytvořit kóty založené na poloze 3D tvaru v modelu aplikace Revit. Dále předpokládejme, že do modelu aplikace Revit importujete most z aplikace InfraWorks jako 3D tvar. Po vytvoření řezu mostem přidáte kóty od hrany řezu mostem k jiné referenci.

• jako hostitele některých rodin založených na ploše;
• jako prvky, které mají být opatřeny popisky na základě přiřazených kategorií;
• ve výkazech a filtrech;
• k definování hranic místností a prostorů;

  Pokud například importujete plnou stěnu jako 3D tvar a přiřadíte kategorii Stěna, pomocí tvaru můžou být definovány hranice místností a prostorů. Pokud však importujete celou budovu a přiřadíte kategorii Stěna, možnosti ohraničení místnosti se mohou v závislosti na geometrii lišit. Pečlivě zkontrolujte výsledky.

• jako díl systému TZB při umísťování spojky na 3D tvar v rodině aplikace Revit.

  Pokud například vytvoříte novou rodinu, importujete odsávací ventilátor jako 3D tvar a přiřadíte jej ke kategorii Mechanické zařízení, můžete přidat spojku potrubí. Pokud do modelu načtete rodinu odsávacího ventilátoru, můžete tento ventilátor připojit k systému potrubí. Viz části Spojky, Spojky v rodinách a Umístění spojky.

Kategorie přiřazená k 3D tvaru poskytuje importované geometrii některé funkce aplikace Revit. Aplikace Revit má však omezené možnosti zpracování importované geometrie a nedokáže plně podporovat všechna chování podporovaná pro nativní geometrii aplikace Revit. Pokud importovaná geometrie obsahuje několik odlišných objektů a použijete ji podle popisu výše, zkontrolujte výsledky, abyste zjistili, zda aplikace Revit dokáže podle potřeby podporovat geometrii.

Pokud vytvoříte řez, který obsahuje importovaný 3D tvar, zobrazí se v řezu geometrie na základě přiřazené kategorie. Pokud lze tuto kategorii ořezávat, bude 3D tvar oříznut řezem. Pokud kategorii nelze ořezávat, nebude tvar oříznut řezem. Viz části Rodiny umožňující ořezávat vloženými a Rodiny bez možnosti ořezávat vloženými. Jako reference pro kóty můžete použít hrany řezu 3D tvaru.

Importovaný 3D tvar nelze v aplikaci Revit upravit ani revidovat. Pokud je nutné provést změny, upravte geometrii v původní aplikaci. V aplikaci Revit odstraňte importovaný tvar z projektu nebo rodiny a importujte jej znovu. V aplikaci Revit je nutné obnovit veškeré kótování, uchopování a další chování importovaného tvaru.
