Vrstvy složené stěny mohou být zalomeny v místech vložených objektů a v místech zakončení stěny.
Výběrem zaškrtávacího políčka Zalomení v dialogu Upravit sestavu určete hladinu složené stěny k zalomení na koncích stěny nebo pokud je vložený objekt (například okno nebo dveře) umístěn ve stěně. Parametry Zalomení na koncích a Zalomení u vložených objektů musí být určeny ve vlastnostech typu stěny u jednotlivých hladin k zalomení.
Zalomení na koncích
Videofilm: Zalomení vrstev na koncích stěn
Podmínky zakončení stěn lze nastavit na možnost Vnitřní nebo Vnější a určit tak, ke které straně stěny se materiál zalomí. Pokud nechcete, aby se hladina stěny zalomila, nastavte podmínky zakončení na možnost Žádné.
Složená stěna bez zalomení v místě zakončení
Vnější zalomení v místě zakončení stěny
Vnitřní zalomení v místě zakončení stěny
Zalomení u vložených objektů
Zalomení u vložených objektů lze nastavit tak, aby se materiál zalomil k vnitřní nebo vnější straně, k oběma nebo k žádné. Umístění zalomení v místě vloženého objektu se řídí podle referenčních rovin, které jsou definovány jako Zakončení stěny v rodině vložených objektů.
Videofilm: Zalomení vrstev stěny u dveří a oken

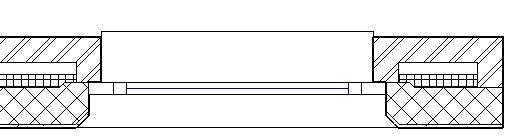

Zalomení v místě vložení okna
