Změna polohy modelu zadáním souřadnic

Přizpůsobte umístění modelu zadáním souřadnic vybrané reference v modelu.

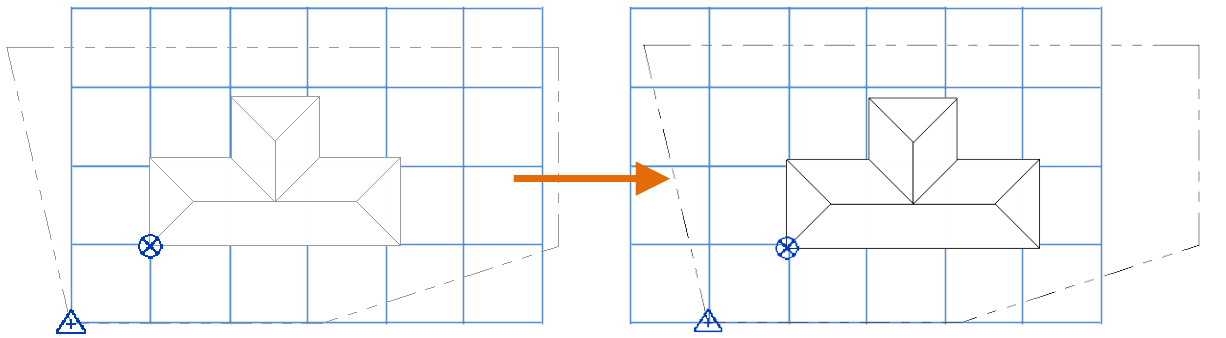

Chcete-li použít nástroj Zadat souřadnice v bodě, vyberte v modelu referenční bod a zadejte pro něj novou sadu souřadnic. Celý model, bod zaměření a základní bod projektu se přesunou, přičemž jejich vzájemná vzdálenost od sebe zůstane zachována. Jejich souřadnice se mohou změnit, aby odrážely nové umístění modelu.

Nástroj Zadat souřadnice v bodě použijte v následujících případech:

• Zeměměřič nebo stavební inženýr vám poskytl sadu souřadnic příslušného umístění na pozemku.
• Pomocí nástroje Výpis sdílených souřadnic zjistíte souřadnice reference v modelu a chcete pomocí těchto souřadnic změnit polohu modelu.

Při použití tohoto nástroje můžete zadat hodnoty parametrů Sever/jih (souřadnice Y), Východ/západ (souřadnice X), Výška a Úhlová odchylka mezi projektovým a skutečným severem.

Změna polohy modelu zadáním souřadnic

1. Volitelně: V aktuálním pohledu zobrazte základní bod projektu a bod zaměření.
2. Klikněte na kartu Správapanel Umístění projekturozevírací seznam Souřadnice (Určit souřadnice v bodě).
3. Umístěte kurzor na referenční bod modelu.

   Referenčním bodem může být průsečík prvků, například roh dvou stěn. V některých typech pohledů můžete jako referenci použít hranu.

   Při přesunutí kurzoru na platný referenční bod se zobrazí modrý bod nebo čára.


4. Klikněte na referenci.

   Zobrazí se dialog se souřadnicemi dané reference. V závislosti na typu pohledu a vybrané referenci to mohou být tyto souřadnice: Sever/jih, Východ/západ, Výška a Úhlová odchylka mezi projektovým a skutečným severem.

5. Zadejte hodnoty pro vybranou referenci.
6. Klikněte na tlačítko OK.

V závislosti na zadaných souřadnicích dané reference se odpovídajícím způsobem změní souřadnice bodu zaměření a základního bodu projektu. Může se stát, že v aktuálním pohledu neuvidíte žádnou změnu. Výsledky můžete ověřit kontrolou hodnot bodu zaměření a základního bodu projektu.

• Pokud je bod zaměření při určení souřadnic v bodu připnutý, bude přesunut tak, aby odrážel tuto změnu.
• Pokud je bod zaměření při určení souřadnic v bodu odepnutý, nepřesune se, ale hodnoty se aktualizují tak, aby odrážely změnu.
