Otočit skutečný sever

Model můžete otočit tak, aby odpovídal skutečnému severu.

Videofilm: Otočení skutečného severu

Otočení modelu podle skutečného severu

1. Otevřete půdorysný pohled pozemku.
2. Pomocí bodu zaměření nastavte známé umístění v pozemku.
3. Změňte orientaci pohledu: Na paletě Vlastnosti vyberte v části Orientace možnost Skutečný sever.
4. (Volitelně) V pohledu přidejte referenční rovinu nebo poznámku, která označuje směr skutečného severu.

   Můžete ji použít jako vodítko při otáčení modelu podle skutečnému severu. Později můžete toto vodítko odstranit.

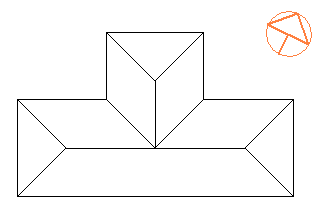

   V tomto půdorysném pohledu pozemku je například pomocí šipkové poznámky skutečného severu označen směr skutečného severu.


5. Klikněte na kartu Správapanel Umístění projekturozevírací seznam Pozice (Otočit projekt podle skut. severu).
6. Určete směr skutečného severu jedním z následujících způsobů:
   • Na panelu Možnosti v části Úhel projektu ke skutečnému severu zadejte hodnotu k nastavení úhlu otočení.

     Například, je-li rozdíl mezi projektovým severem (horní strana pohledu) a skutečným severem 45°, zadejte hodnotu 45. Model se v pohledu otočí do zadaného úhlu.

   • Otočte graficky model podle skutečného severu:

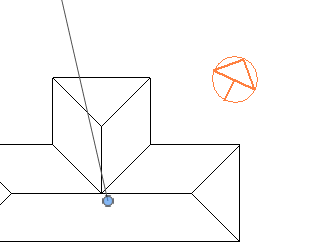

     1. Vyberte ovládací prvek otočení , který se zobrazí na středu modelu, a přetáhněte jej na vodítko.
     2. Kliknutím na vodítko označte směr skutečného severu.
     3. Klikněte znovu směrem k hornímu okraji okna aplikace.


     Model se otočí do orientace podle skutečného severu.

     V půdorysném pohledu pozemku se můžete kliknutím na bod zaměření přesvědčit, že bod je zarovnán se skutečným severem, a kliknutím na základní bod projektu se můžete přesvědčit, že bod udává odsazení od skutečného severu.



     Všechny další pohledy také odpovídají skutečnému severu pro účely stínů, studií oslunění a dalších analýz. Půdorysné pohledy však mohou být orientovány podle projektového severu, aby byl zjednodušen proces návrhu.

7. Volitelně: Obnovte orientaci pohledu pozemku podle projektového severu a odstraňte vodítko, které označuje směr skutečného severu.
