Umístění volného tvaru výztuže – zarovnané rozložení

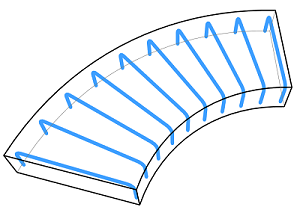

Umístění zarovnaného rozložení výztuže volného tvaru do betonových prvků je možné provést u libovolné geometrie.

Zarovnané rozložení volného tvaru výztuže je možné umístit výběrem jedné nebo více referencí plochy v libovolném pohledu. V tomto příkladu je znázorněno umístění zarovnaného rozložení volného tvaru výztuže ve 3D pohledu.

1. Klikněte na kartu Skladba panel Výztuž (Výztuž).
2. Klikněte na kartu Upravit | Umístit volný tvar výztuže panel Metody umístění (Volný tvar výztuže).

3. Klikněte na kartu Upravit | Umístit volný tvar výztuže panel Typ rozložení (Zarovnané).

Poznámka: Chcete-li vybrat více ploch nebo segmentů trajektorie, klikněte na kartu Upravit | Umístit výztuž panel Vícenásobný výběr (Vybrat vícenásobné).
4. Na paletě Vlastnosti určete typ výztuže.
5. Na panelu Sada výztuží určete rozvržení.

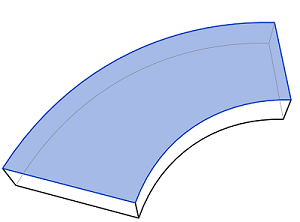

6. Klikněte na kartu Upravit | Umístit volný tvar výztuže panel Další (Povrch). Na kreslicí ploše vyberte povrch prvku, který bude hostitelem volného tvaru výztuže.

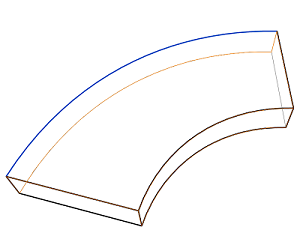

7. Klikněte na kartu Upravit | Umístit volný tvar výztuže panel Další (Trajektorie). Vyberte hranu prvku.
   Poznámka: Případně můžete stisknutím mezerníku pokračovat ve výběru trajektorie rozložení.

8. Hostitel bude vyplněn výztuží podle referenčních povrchů a předdefinovaných vlastností.

9. Stisknutím klávesy Esc ukončíte režim umísťování volného tvaru výztuže.
