Závitové spojky výztuží připojují přilehlé výztuže a zjednodušují návrh vyztuženého betonu.
Závitové spojky ovlivňují vyztužovací tyče, které spojují, a to tak, že mění jejich fyzické rozměry. Se závitovými spojkami jsou u spojených výztuží použita zakončení podle požadavků na připojení dané závitové spojky. Geometrie tyče se zkrátí tak, aby bylo možné připojit spojku.
Geometrie rodin závitových spojek jsou přizpůsobitelné. Můžete vytvořit a upravit téměř jakýkoliv typ závitové spojky pomocí samostatných reprezentací ve 2D a 3D pohledech. Parametry typů definují rozměry, velikosti tyčí, ke kterým jsou závitové spojky připojeny, a zakončení použitá pro výztuž.
Geometrie závitové spojky se automaticky otočí, aby se ve 2D pohledech zobrazovala stejným způsobem, pokud je zaškrtnuta možnost Zarovnat k pohledu.
V 3D pohledech je geometrie závitové spojky vždy zarovnána ke konci tyče. Při otáčení závitové spojky se jedná o výchozí polohu.

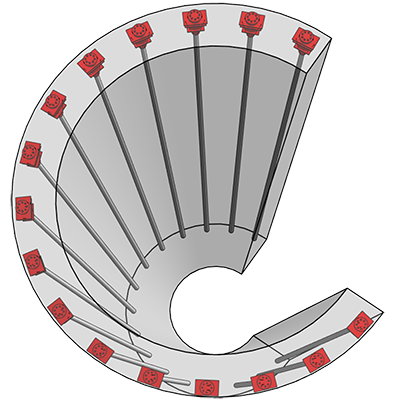

| Příklad znázorňující závitové spojky zarovnané na konec tyčí v sadě výztuží volného tvaru. |
|---|
 |
Chcete-li vytvořit složitou geometrii a zobrazit ji realistickým způsobem ve 2D pohledech, můžete upravit rodinu závitových spojek a zrušit zaškrtnutí možnosti Zarovnat k pohledu.

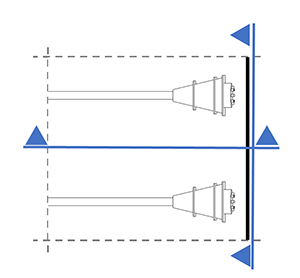

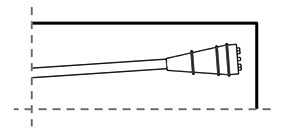

| Půdorysný pohled | Příčný řez 1 | Příčný řez 2 |
|---|---|---|
 |
 |
 |
- Lze je umístit do výkazu.
- Jsou dostupné pro skupiny a sestavy.
- Lze je exportovat do různých formátů.
- Lze je přenést na výztuže v sadách.
- Lze je přiřadit k rozdělení hostitele s jedinečnými čísly.

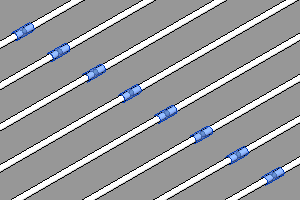

- V hostiteli je lze zobrazit nezakryté. Závitové spojky jsou však ve 3D pohledech vždy zobrazeny jako tělesa.
- Mohou být opatřeny popisky.
