Náčrt nezávislých průvlaků na prefabrikované sestavy filigránových desek

Ruční přidání žebříčkových nosníků do sestav filigránových desek.

Vložení nezávislých žebříčkových nosníků

1. Klikněte na kartu Konstrukce kartu Pracovní rovina (Nastavit).
2. V dialogovém okně Pracovní rovina vyberte možnost Vybrat rovinu a klikněte na tlačítko OK.
3. Vyberte dolní plochu sestavy filigránové desky a nastavte tak pracovní rovinu.
4. Klikněte na kartu Konstrukcekartu Modelrozevírací seznam Komponenta (Umístit komponentu).
5. V seznamu Výběr typu v horní části palety Vlastnosti vyberte možnost Filigránová deska – Žebříčkový nosník.

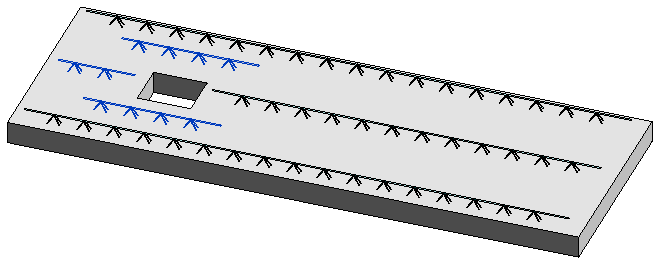

6. Načrtněte další průvlaky na filigránovou desku tak, že kliknete na počáteční a koncové body.

7. Na paletě Vlastnosti pod položkou Vazby upravte parametr Odsazení tak, aby odpovídal odsazením původního průvlaku v sestavě desky (v případě potřeby).

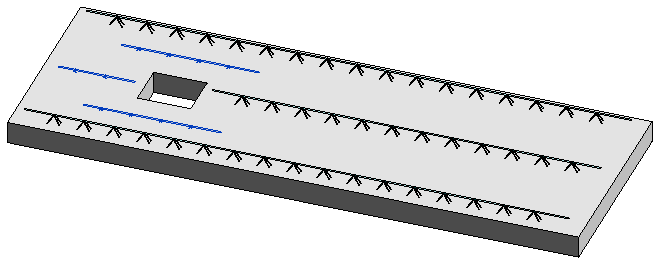

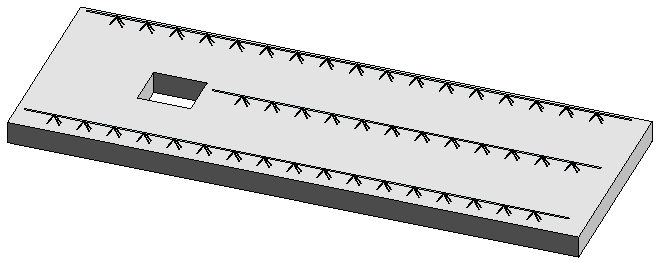

Při náčrtu průvlaků do sestav filigránových desek tímto způsobem budou průvlaky nezávislé vůči pravidlům výztuže sestavy. Pokud změníte nebo odeberete konfiguraci výztuže sestavy desky, tyto nezávislé průvlaky zůstanou na stejném místě.

Tip: Pomocí nástroje (Montážní součásti) můžete nahradit chybějící příhrady výztuže, které mohly být ztraceny při úpravě sestav.
