Definice typů výztuží plochy prefabrikátů pro desky

Určete typy výztuží plochy pro sestavy prefabrikovaných desek.

U libovolného typu Výztuž plochy uvedeného na stránce typu výztuže v dialogu Konfigurace klikněte na tlačítko Upravit. Otevře se dialog, ve kterém bude zobrazen název typu výztuže desky.

Vrstvy výztuží plochy prefabrikátů

Karty v tomto dialogu představují vrstvy v daném typu výztuže plochy pro plné desky a filigránové desky.

• Kliknutím na tlačítko odeberete z typu právě aktivní vrstvu.
• Kliknutím na tlačítko přidáte do typu novou vrstvu.

Název	Popis
Typ výztuže	Určuje typ vrstvy výztuže. Lze vybrat možnost Ocelové tyče, Síť nebo Příhrada (pouze filigránová deska). Parametry specifické pro jednotlivé vrstvy jsou zobrazeny níže.
Pozice	Určuje polohu vrstvy. Lze vybrat možnost Nahoru nebo Dolů.
Odsazení krytí	Určuje odsazení výztuže od krytí výztuže hostitele.

Parametry vrstvy typu Ocelové tyče

Název	Popis
Převést na vlastní svařovanou síť	Vytvoří Vlastní svařovanou síť podle zadání a ověří pravidla proveditelnosti. Poznámka: Vlastní svařovaná síť bude vygenerována bez ohledu na to, zda pravidla proveditelnosti dodržuje. Zobrazí se však zpráva s upozorněním na příčinu nekompatibility.
Výztuž vnitřní plochy
Typ výztuže	Určuje typ standardní velikosti výztuže umístěné uvnitř.
Počet	Tato možnost je k dispozici pouze v případě, že je vybrána. Vyplní hostitele umístěním určitého počtu vnitřních výztuží.
Vzdálenost	Tato možnost je k dispozici pouze v případě, že je vybrána. Vyplní hostitele umístěním vnitřních výztuží do určité vzdálenosti od sebe.
Max. Vzdálenost	Tato možnost je k dispozici pouze v případě, že je vybrána. Vyplní hostitele umístěním vnitřních výztuží tak, aby od sebe byly umístěny co nejdále (na základě vzdálenosti mezi první a poslední tyčí).
Směr tyče	Lze vybrat možnost Příčný nebo Podélný. Určuje orientaci vnitřní výztuže v hostiteli.
Rozložení – počátek odsazení	Určuje odsazení od první vnitřní výztuže k povrchu hostitele.
Rozložení – konec odsazení	Určuje odsazení od poslední vnitřní výztuže k povrchu hostitele.
Délka tyče – počátek odsazení	Určuje odsazení od počátku vnitřní výztuže k povrchu hostitele.
Délka tyče – konec odsazení	Určuje odsazení od konce vnitřní výztuže k povrchu hostitele.
Vnější plocha výztuže
Typ výztuže	Určuje typ standardní velikosti výztuže umístěné vně.
Počet	Tato možnost je k dispozici pouze v případě, že je vybrána. Vyplní hostitele umístěním určitého počtu vnějších výztuží.
Vzdálenost	Tato možnost je k dispozici pouze v případě, že je vybrána. Vyplní hostitele umístěním vnějších výztuží do určité vzdálenosti od sebe.
Max. Vzdálenost	Tato možnost je k dispozici pouze v případě, že je vybrána. Vyplní hostitele umístěním vnějších výztuží tak, aby od sebe byly umístěny co nejdále (na základě vzdálenosti mezi první a poslední tyčí).
Směr tyče	Lze vybrat možnost Příčný nebo Podélný. Určuje orientaci vnější výztuže v hostiteli.
Délka tyče – počátek odsazení	Určuje odsazení od počátku vnější výztuže k povrchu hostitele.
Délka tyče – konec odsazení	Určuje odsazení od konce vnější výztuže k povrchu hostitele.
Rozložení – počátek odsazení	Určuje odsazení od první vnější výztuže k povrchu hostitele.
Rozložení – konec odsazení	Určuje odsazení od poslední vnější výztuže k povrchu hostitele.

Parametry vrstev typu Síť

Název	Popis
Typ svařované sítě	Určuje typ standardní velikosti sítě.

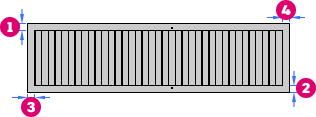

Počátek podélného odsazení	Určuje odsazení od počátku podélné výztuže k povrchu hostitele.
Konec podélného odsazení	Určuje odsazení od konce podélných tyčí k povrchu hostitele.
Počátek příčného odsazení	Určuje odsazení od počátku příčné výztuže k povrchu hostitele.
Konec příčného odsazení	Určuje odsazení od konce příčné výztuže k povrchu hostitele.

Parametry vrstev typu Příhrada (pouze u filigránových desek – dostupné v nadcházející verzi doplňku Structural Precast pro aplikaci Revit 2019)

Poznámka: Pokud je v sestavě filigránové desky zahrnuta výztuž, v horní části příčné vrstvy výztuže budou umístěny příhradové nosníky. V opačném případě je příhradová výztuž umístěna na dolní plochu a přiléhá k referenci krytu hostitele.

Název	Popis
Rodina	Určuje rodinu příhradových výztuží.
Typ rodiny	Určuje typ rodiny příhradových výztuží.
Počet	Tato možnost je k dispozici pouze v případě, že je vybrána. Vyplní hostitele umístěním určitého počtu příhradových výztuží.
Vzdálenost	Tato možnost je k dispozici pouze v případě, že je vybrána. Vyplní hostitele umístěním příhradových výztuží do určité vzdálenosti od sebe.
Max. Vzdálenost	Tato možnost je k dispozici pouze v případě, že je vybrána. Vyplní hostitele umístěním příhradových výztuží tak, aby od sebe byly umístěny co nejdále (na základě vzdálenosti mezi první a poslední příhradou).
Směr tyče	Lze vybrat možnost Horizontální nebo Vertikální. Určuje orientaci příhradové výztuže v hostiteli.

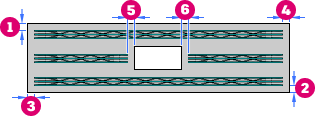

Rozložení – počátek odsazení	Určuje odsazení od první instance příhradové výztuže k povrchu hostitele.
Rozložení – konec odsazení	Určuje odsazení od poslední instance příhradové výztuže k povrchu hostitele.
Délka – počátek odsazení	Určuje odsazení od počátku příhradové výztuže k povrchu hostitele.
Délka – konce odsazení	Určuje odsazení od konce příhradové výztuže k povrchu hostitele.
Počáteční posun otvorů	Určuje posun příhradových výztuží, kde začíná od otvoru.
Koncový posun otvorů	Určuje posun příhradových výztuží, kde začíná od otvoru.
Ignorovat otvory	Pokud je tato možnost vybrána, příhradová výztuž bude umístěna pomocí protínajících se otvorů.
