Vyberte, jak chcete zarovnat tyče v sadě, a také nastavte tyče v sadě tak, aby byly rovnoběžné s rovinnou plochou vybranou ve vazbě Zarovnat/zavřít.
Chcete-li nastavit možnosti zarovnání sad výztuží volného tvaru, použijte parametr Zarovnání tyče na paletě Vlastnosti konstrukční výztuže.
Můžete vybrat některou z následujících možností:
| Podle trajektorie | Rovnoběžně s plochou |
|
|
| Kolmo k ploše | Vertikální |
|
|
Plocha zarovnání.
Trajektorie.
Přepínání možností zarovnání tyčí na kreslicí ploše
Pomocí přepínače na kreslicí ploše můžete také snadno přepínat mezi různými možnostmi zarovnání tyčí:
(Podle trajektorie)
(Vertikální)
(Rovnoběžně s plochou)
(Kolmo k ploše)

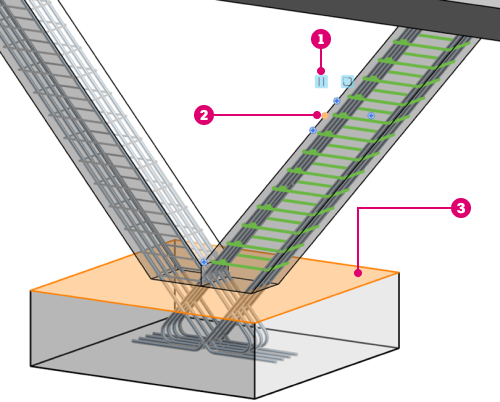

Přepínač možností zarovnání tyčí.
Uzel tyče Zarovnat/zavřít.
Plocha vybraná pro uzel tyče Zarovnat/zavřít. Tyče budou buď rovnoběžné nebo kolmé k této ploše.
