Načrtnutí multiplanární výztuže

Pomocí běžných nástrojů náčrtu můžete definovat tvary výztuží, které se ohýbají ve dvou rovinách.

Videofilm: Tvorba detailů pomocí multiplanární výztuže

Vytváření náčrtu multiplanární výztuže můžete začít stejným způsobem jako rovinné výztuže.

1. Klikněte na kartu Skladba panel Výztuž (Výztuž).
2. Klikněte na kartu Upravit | Umístit výztužpanel Orientace umístění (nebo Umístění perspektivy) (Načrtnout výztuž).
3. Když budete vyzváni, vyberte prvek, který bude hostitelem výztuže.

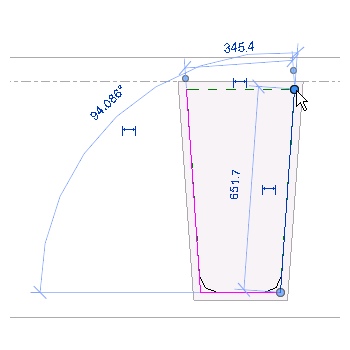

4. Pomocí nástrojů náčrtu vytvořte náčrt tvaru výztuže.

5. Klikněte na kartu Upravit | Vytvořit náčrt výztuže panel Výztuž (Více rovin). Tvar je duplikován a připojen k původnímu segmentu spojky výztuže. To lze nejlépe vidět ve 3D pohledu.

   Pro další úpravy tvaru multiplanární výztuže jsou k dispozici tři zaškrtávací políčka. Umístěním kurzoru nad každé políčko zjistíte jejich funkce.

6. Pro další úpravy tvaru vícerovinné výztuže jsou k dispozici tři zaškrtávací políčka. Umístěním kurzoru nad každé políčko zobrazíte informace o tom, který představuje. Vyberte je a aktivujte následujícím způsobem.

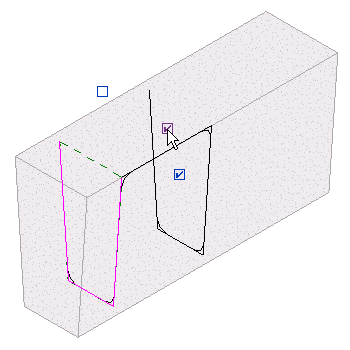

   • Aktivovat nebo deaktivovat první spojovací segment. Přepíná umístění spojovacího segmentu. Pokud je toto políčko zaškrtnuto, je použit první segment. Pokud není toto políčko zaškrtnuto, je použit druhý segment.

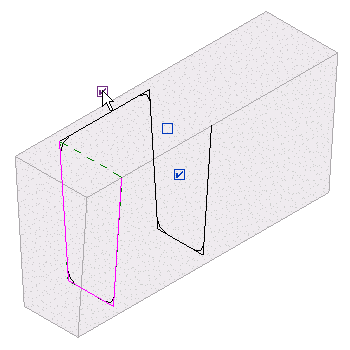

   • Aktivovat nebo deaktivovat druhý spojovací segment. Přepíná umístění spojovacího segmentu. Pokud je toto políčko zaškrtnuto, je použit druhý segment. Pokud není toto políčko zaškrtnuto, je použit první segment.

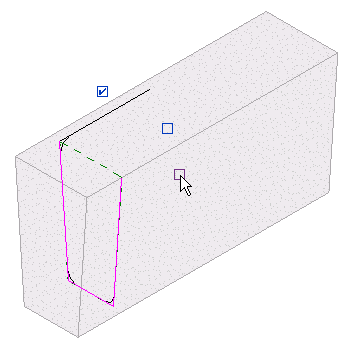

   • Zakázat kopii segmentů tvaru. Odstraní duplicitní tvar a opouští spojovací segment v místě.


Změny provedené v náčrtu zdrojového tvaru budou zrcadleny na duplicitní kopie a poté budete moci přidat háky. Po dokončení náčrtu kliknutím na kartu Upravit | Vytvořit náčrt výztužepanel Režim (Dokončit režim úprav) potvrďte náčrt a umístěte nový tvar.

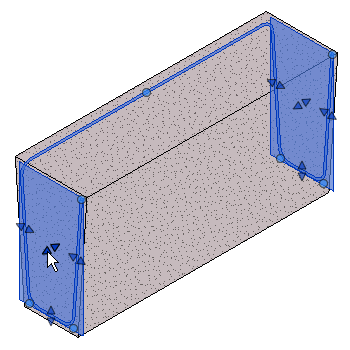

Pomocí uzlů tvaru výztuže můžete provádět jemné úpravy umístění a tvaru výztuže. Pro správné zobrazení možná budete potřebovat upravit nastavení viditelnosti výztuže.
