Mit Kanalfeldobjekten können Sie die Werte für Voxel- oder Partikelkanäle in einer Fluid-Simulation ändern, z. B. die Dichte von Flüssigkeit oder Schaum.

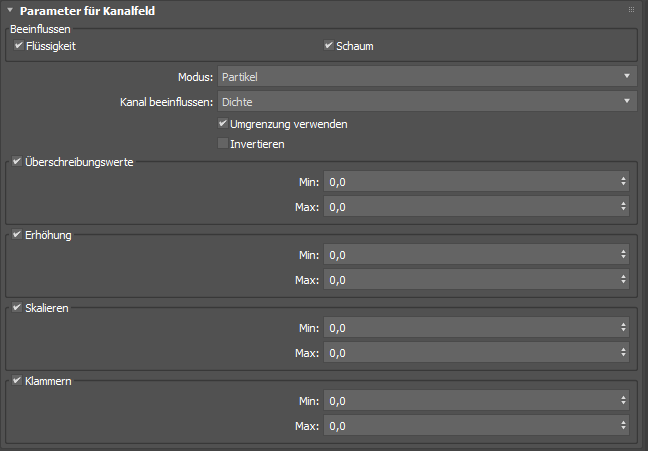

Kanalfeldparameter (Rollout)
Bereich Beeinflussen
- Flüssigkeit
- Wenn diese Option aktiviert ist, wirkt sich das Kanalfeld auf die Flüssigkeitskomponenten in der Simulation aus.
- Schaum
- Wenn diese Option aktiviert ist, wirkt sich das Kanalfeld auf die Schaumkomponente in der Simulation aus.
- Modus
-
Legt fest, ob ein eine Kanaländerung nach Partikel oder nach Voxel erfolgt. Einige Kanäle sind nur für jeweils Partikel oder Voxel verfügbar, andere für beide.
- Kanal beeinflussen
- Legt den zu ändernden Kanal fest.
Folgende Modi sind verfügbar:
- Alter
- Luftstrecke
- Verwirbelung
- Krümmung
- Dichte
- Tröpfchen
- Ausdehnungsrate
- Position
- Bandbreite Haftreibung
- Stärke Haftreibung
- UV
- Geschwindigkeit
- Drehungsgeschwindigkeit
- Umgrenzung verwenden
- Wenn aktiviert, erscheint der Effekt nur innerhalb des Volumens, das von der Umgrenzungsform definiert wird.
Anmerkung: Im Gegensatz zur Umgrenzungssteuerung für Emitter, Collider, Führungen und Schaummasken können Sie neben Quader und Kugel noch weitere Formen verwenden, um das Volumen zu definieren.
- Invertieren
- Ist diese Option aktiviert, wirkt der Effekt außerhalb anstatt innerhalb der Umgrenzungsform.
Bereich Überschreibungswerte
- Überschreibungswerte
- Ist diese Option aktiviert, wird jeder Wert im Kanal auf einen gleichmäßig verteilten zufälligen Wert zwischen Min und Max im Attributblock Überschreiben gesetzt.
- Min.
- Legt einen Mindestwert für den Zufallswert fest.
- Max.
- Legt einen Höchstwert für den Zufallswert fest.
Bereich Inkrement
- Inkrement
- Ist diese Option aktiviert, wird jedem Wert im Kanal ein positiver oder negativer Inkrementwert hinzugefügt. Der Inkrementwert ist ein gleichmäßig verteilter Zufallswert zwischen dem Mindest- und dem Höchstwert im Attributblock Überschreiben und wird im Verlauf der Zeit hinzugefügt, wobei jeder Frame um den Inkrementbetrag geändert wird.
- Min.
- Legt einen Mindestwert für den Zufallswert fest.
- Max.
- Legt einen Höchstwert für den Zufallswert fest.
Bereich "Skalierung"
- Skalierung
- Ist diese Option aktiviert, wird jeder Wert im Kanal auf einen gleichmäßig verteilten zufälligen Wert zwischen Min. und Max. im Attributblock Skalieren gesetzt.
- Min.
- Legt einen Mindestwert für den Zufallswert fest.
- Max.
- Legt einen Höchstwert für den Zufallswert fest.
Bereich Klammern
- Klammern
- Bei aktivierter Option werden die einzelnen Werte im Kanal im Attributblock Klammern zwischen Min. und Max. geklammert.
- Min.
- Legt einen Mindestwert für den Klammerwert fest.
- Max.
- Legt einen Höchstwert für den Klammerwert fest.
Vorgehensweise
So fügen Sie ein Kanalfeldobjekt zu einer Simulation hinzu:
- Wählen Sie aus der Gruppe Helfer ein Volumen aus und fügen Sie ein Volumen-Helferobjekt in die Szene ein.
- Klicken Sie in der Gruppe Flüssigkeitsattribute im Fenster Simulationsansicht im Rollout Kanalfelder auf die Option Auswählen, um das Volumen-Helferobjekt aus dem Ansichtsfenster auszuwählen. Sie können auch auf Hinzufügen klicken und das Helferobjekt aus dem Dialogfeld auswählen.
- Wählen Sie in der Gruppe Solver-Parameter im Fenster Simulationsansicht unter Kanalfeldobjekte den hinzugefügten Volumenhelfer aus. Das Rollout Kanalfeldparameter wird angezeigt.
- Konfigurieren Sie im Rollout Kanalfeldparameter die Einstellungen für das Kanalfeld.
