Wenn eine Zeichnung durch eine Revision aktualisiert wird, werden die Änderungen mit Wolken um die Objekte markiert, die im Modell geändert wurden. Zusätzlich zu der Revisionsmarkierung des geänderten Objekts ist es möglich, Revisionen um Maßlinien und Beschriftungen anzuzeigen, deren Inhalt während der Aktualisierung geändert wird.

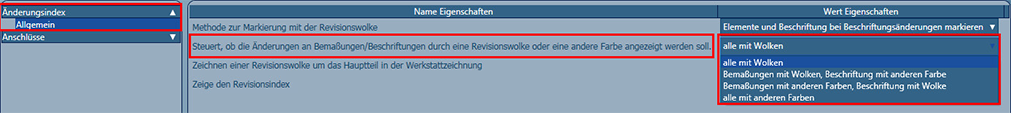

Die Darstellung der Revision von Bemaßungslinien und Beschriftungen wird durch eine Vorgabeeinstellung in den Management Tools/Voreinstellungen gesteuert. Diese trägt die Bezeichnung "Steuert, ob die Änderungen an Bemaßungen/Beschriftungen durch eine Revisionswolke oder eine andere Farbe angezeigt werden soll." und befindet sich in der Kategorie Änderungsindex/Allgemein.
Die Vorgabeeinstellungen für die Revisionsmarkierungen von Bemaßung/Beschriftung können wie folgt in zwei Kategorien gruppiert werden:

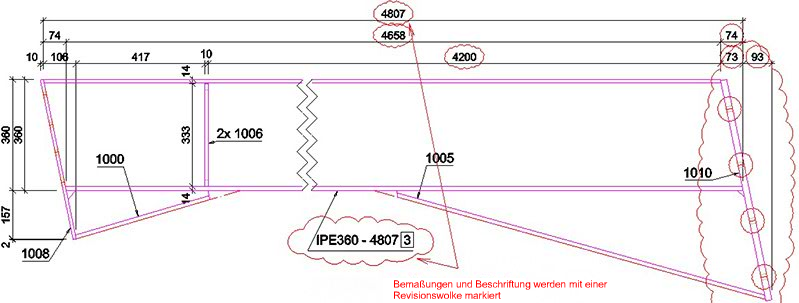

- Alle mit Wolken/Alle mit anderen Farben
- Bemaßungen mit Wolken, Beschriftung mit anderer Farbe/Bemaßungen mit anderen Farben, Beschriftung mit Wolke
Alle mit Wolken/Alle mit anderen Farben

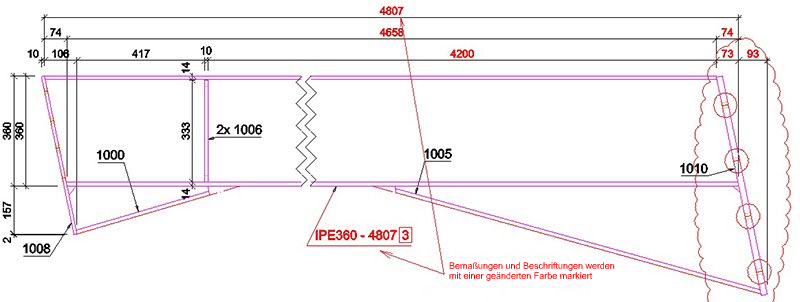

Sowohl Bemaßungen als auch Beschriftungen haben die gleiche Revisionsmarkierung: entweder eine Revisionswolke oder eine andere Farbe.

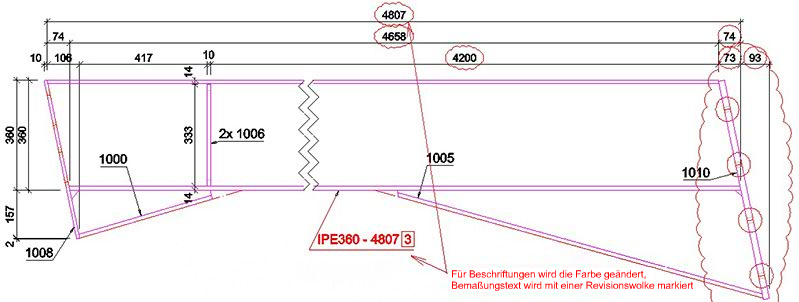

Bemaßungen mit Wolken, Beschriftung mit anderer Farbe/Bemaßungen mit anderen Farben, Beschriftung mit Wolke
Mit diesen Einstellungen können Sie unterschiedliche Markierungen für Beschriftungen und Maßtexte erzielen.

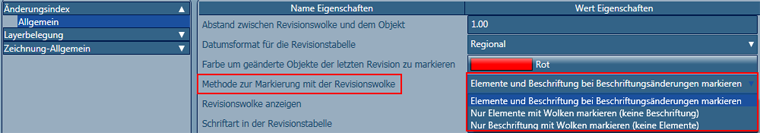

Die Revisionswolke auf dem geänderten Objekt wird durch die Vorgabe Methode zur Markierung mit der Revisionswolke gesteuert, die auch in der Kategorie Revisionskontrolle/Allgemein zu finden ist.

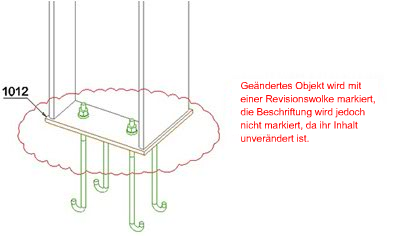

Mit der ersten Option erhält das geänderte Objekt immer eine Revisionswolke, während die Beschriftung nur dann markiert wird, wenn der Inhalt sich geändert hat (zum Beispiel, wenn die Beschriftung die Objektlänge enthält und diese im Modell geändert wurde; wenn die Beschriftung dagegen nur die Teilemarkierung enthält und diese nicht geändert wurde, bleibt die Beschriftung bei einer Revision unmarkiert).

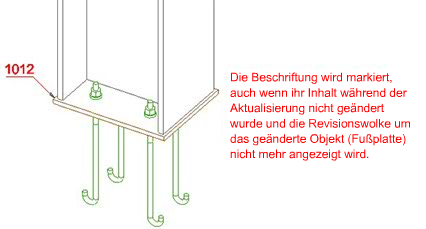

Mit der zweiten Einstellung werden alle Markierungen aus der Beschriftung entfernt (selbst wenn der Inhalt geändert wurde) und das Objekt erhält nach wie vor eine Revisionswolke. Die letzte Option entfernt die Revisionswolke auf dem geänderten Objekt, aber die Beschriftung wird markiert, selbst wenn der Inhalt nicht geändert wurde.
