Beispiel: Verwenden des geänderten Prototyps in einer Kamera-Detailzeichnung

Erstellen Sie eine Detailzeichnung mithilfe eines Prozesses (z. B. Selektierte Kameras BlattVoll ANSIE-E).

1. Öffnen Sie ein Modell.
2. Wählen Sie eine Kamera aus.

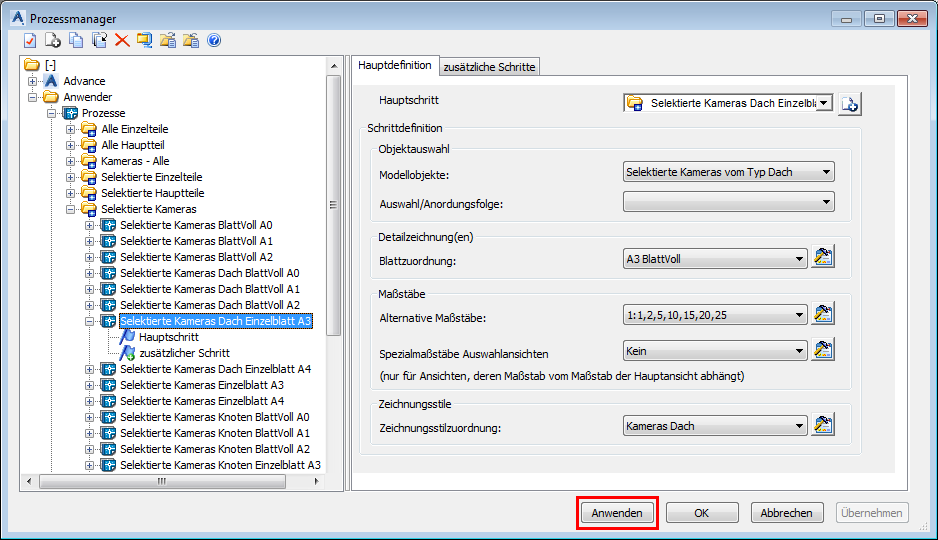

3. Öffnen Sie den Prozessmanager auf der Registerkarte Ausgabe > Gruppe Dokumentenmanager.

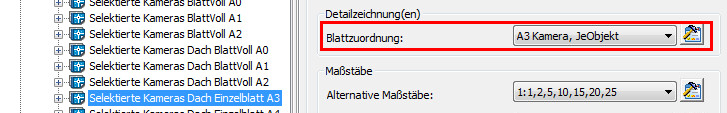

4. Klicken Sie auf die Schaltfläche neben der Dropdown-Liste Blattzuordnung.

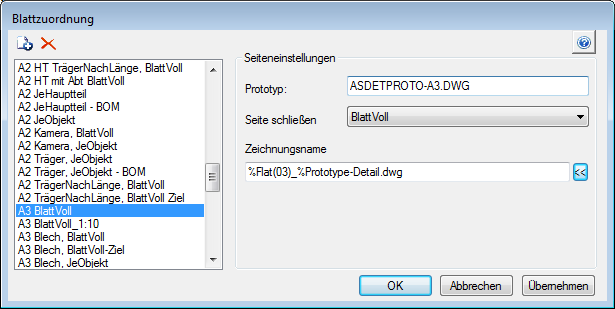

5. Im Dialogfeld Blattzuordnung können Sie den verwendeten Prototyp und den Namen der Zeichnung sehen.





6. Schließen Sie das Dialogfeld.
7. Klicken Sie auf Anwenden im Fenster Prozessmanager.

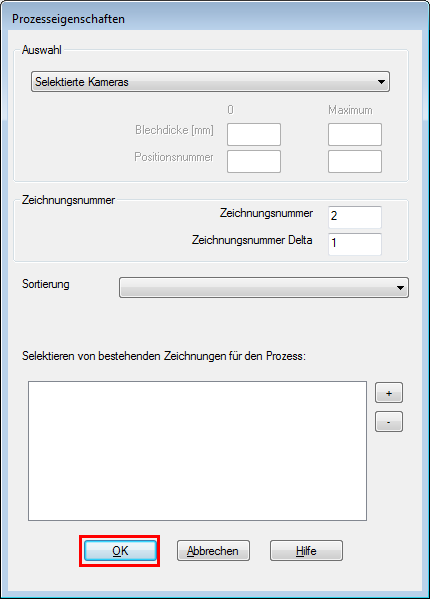

8. Klicken Sie auf OK im Fenster Prozesseigenschaften.

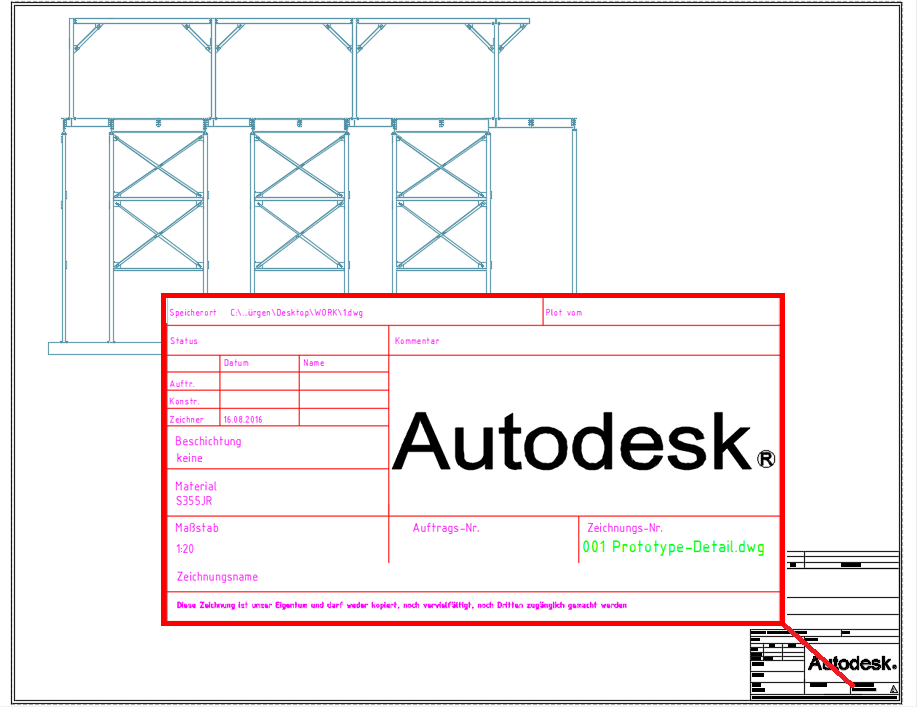

9. Öffnen Sie die erstellte Detailzeichnung, um das Ergebnis anzuzeigen.
