In manchen Fällen ist es notwendig, für ein einzelnes Element eine andere Genauigkeit und andere Einheiten festzulegen. Dies ist in Advance Steel möglich, indem Sie für eine einzelne Beschriftung spezifische Einheiten- und Genauigkeitseinstellungen festlegen.
Beispiel: Wenn Sie die Variable %Width für ein Blech ändern müssen, um den Wert nur in Zoll (ohne Fuß) anzuzeigen, aber andere Variablen in Fuß und Zoll beibehalten möchten, müssen Sie die Blechnamen-Voreinstellung in den Management Tools ändern, um die gewünschten Einstellungen anzuzeigen.
Hierfür müssen Sie der Definition der Variablen einen bestimmten Satz in der Form [ 1,2,3 ] hinzufügen. Beispiel: Für die Variable %Width muss die Form %[1,2,3]Width verwendet werden, wobei die generischen Angaben 1, 2, 3 durch die erforderlichen Schlüssel aus den Einheitentabellen in der AstorBase-Datenbank ersetzt werden müssen, um die zu verwendenden spezifischen Einheiteneinstellungen zu definieren.
Beispiel

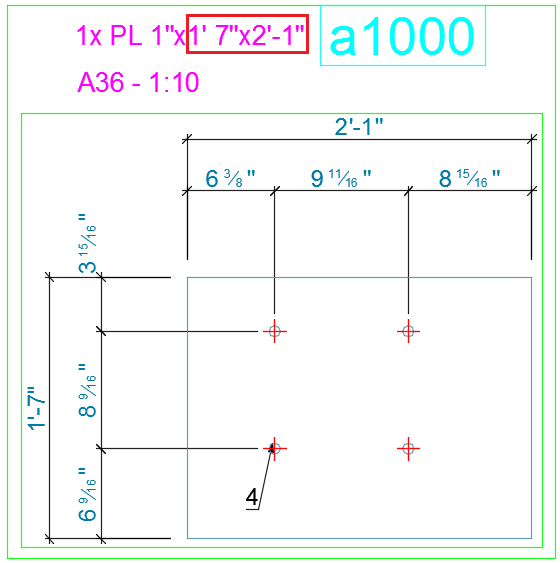

In der folgenden Abbildung werden die Werte für Breite und Länge in Fuß und Zoll angezeigt:
![Description: D:\B\Documentation\Advance Steel 2016\FAQ 2015.1 [2016]\FAQ images\FAQ- How to set dif units and precision to plate name\plate name width ft inches.png](../images/GUID-4F9EC84F-D663-419E-8B04-FD1C47C7EBC3.png)
In diesem Beispiel wird der Blechname geändert, um die Werte für Breite nur in Zoll (ohne Fuß) anzuzeigen, während für die übrigen Werte weiterhin Fuß und Zoll verwendet werden.
Führen Sie hierfür die folgenden Schritte durch:

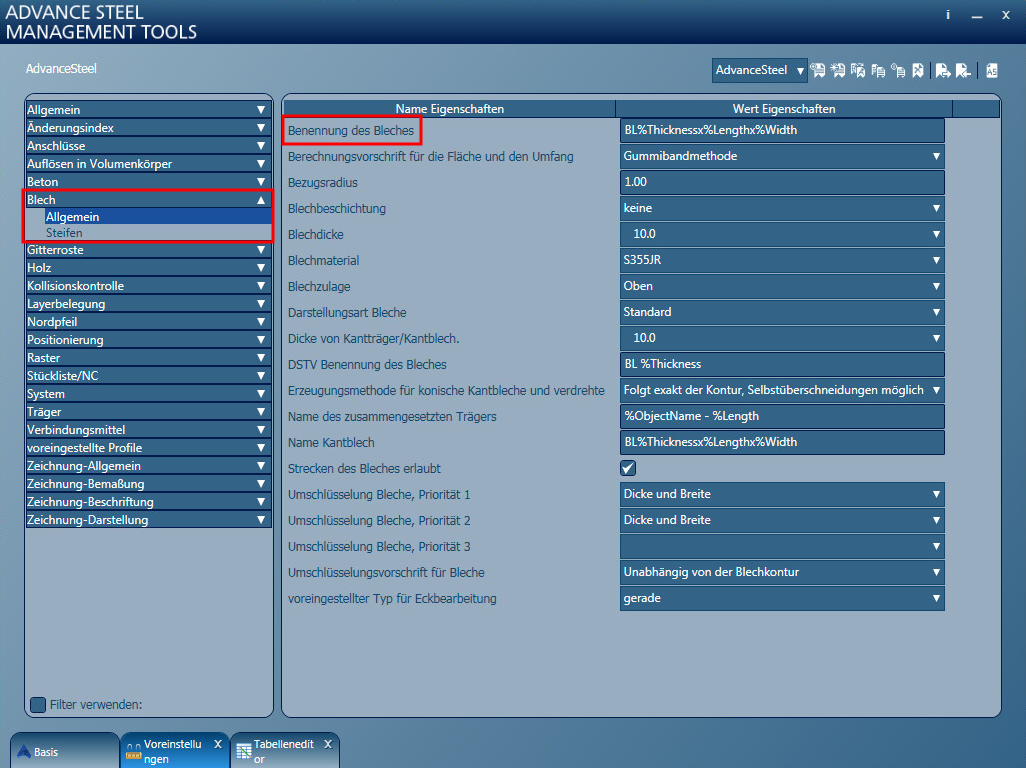

- Gehen Sie zu Management Tools
Voreinstellungen Blech Allgemein.
- Gehen Sie zum Namen der Eigenschaft Benennung des Blechs:
. -

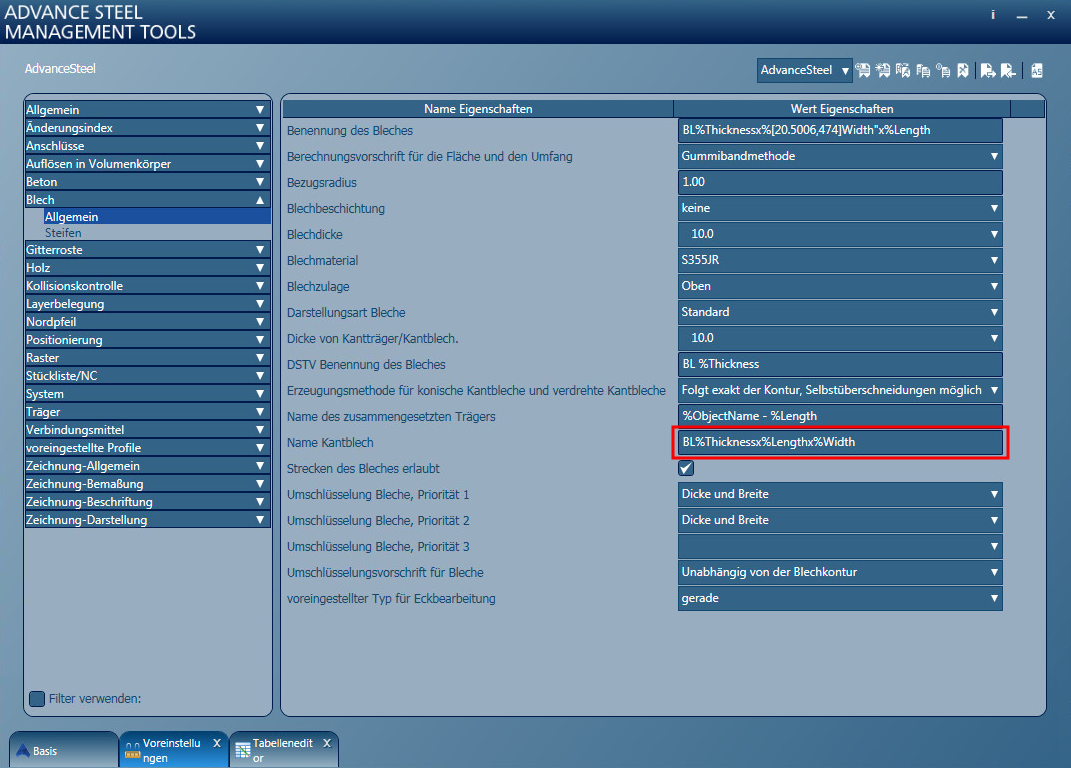

Geben Sie im Feld Wert Eigenschaften PL %Thicknessx%[20,5006,474]Width"x%Length

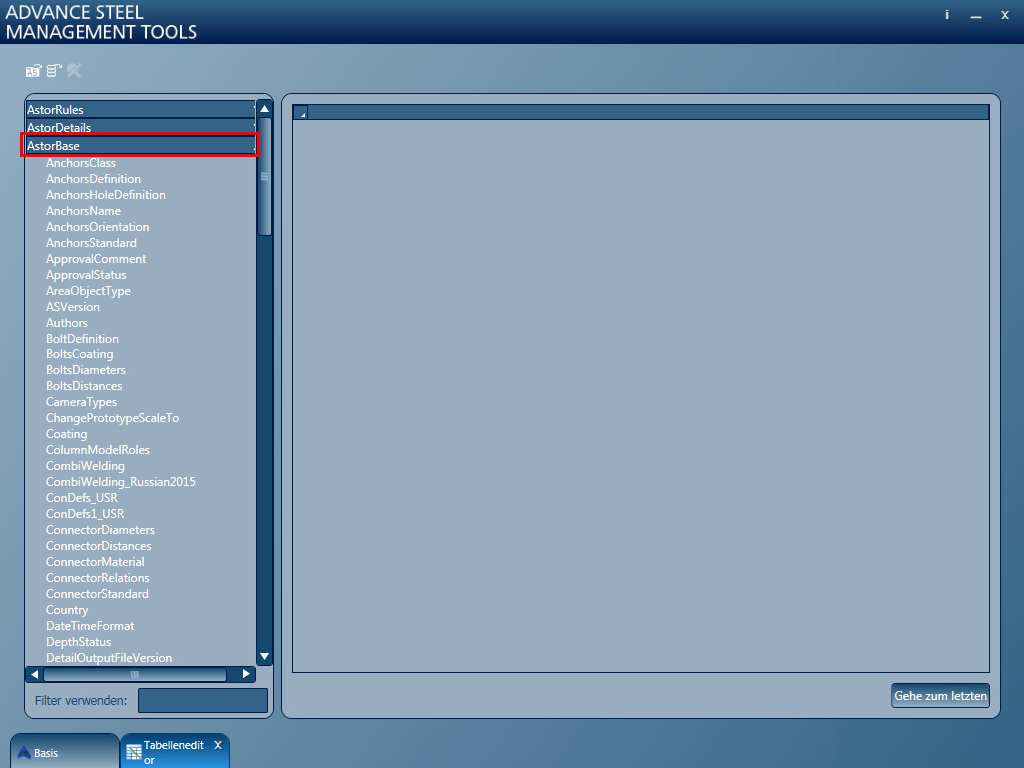

ein.Die Schlüssel, die Sie zwischen den eckigen Klammern ([]) eingeben müssen, finden Sie, indem Sie Management Tools
ODBC öffnen wählen und AstorBase durchsuchen:
-

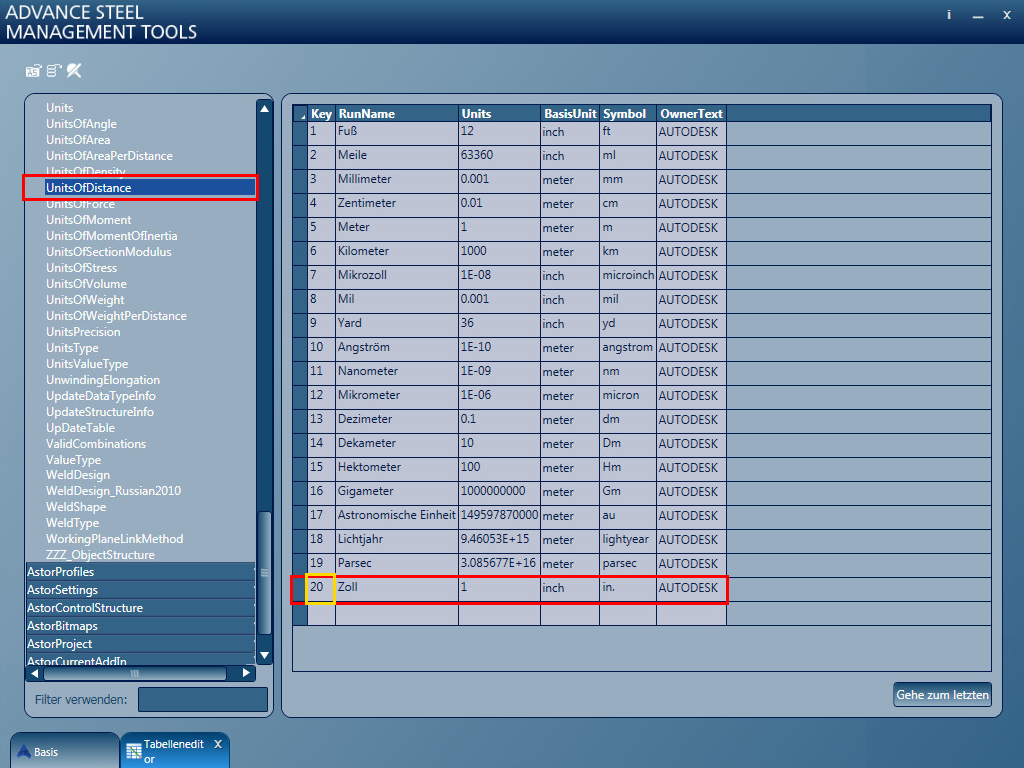

Die erste Zahl in [ ] ist der Schlüssel für die Einheit aus den Tabellen in der AstorBase-Datenbank beginnend mit UnitsOf... (z. B. UnitsOfDistance für Entfernungen):
-

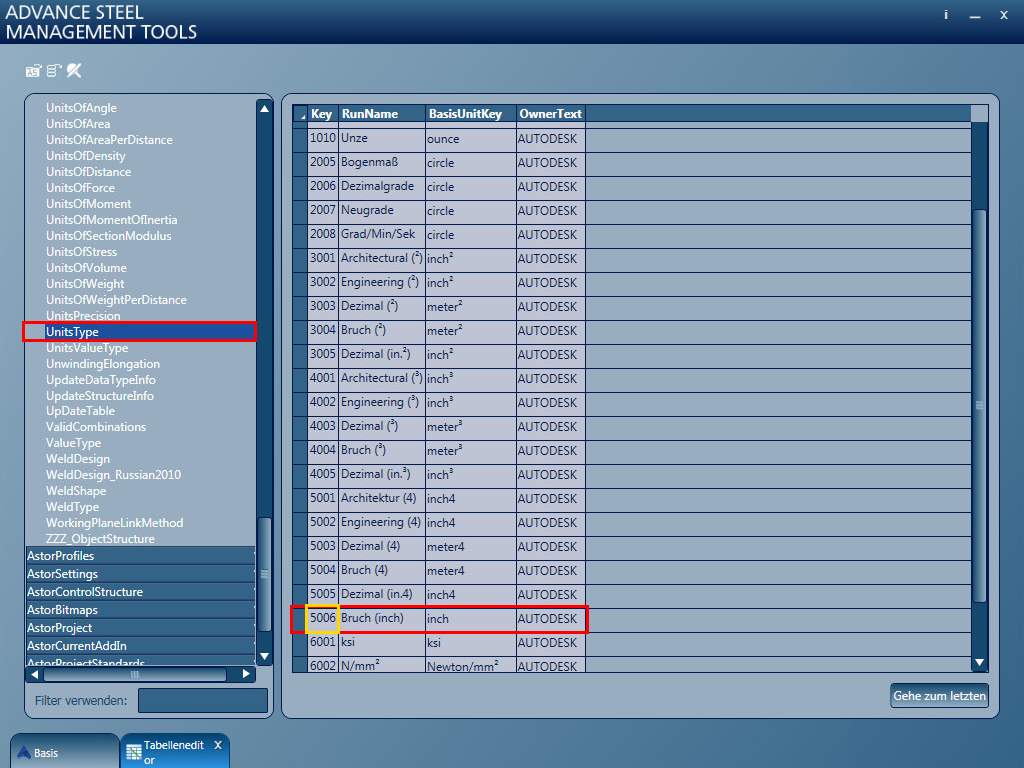

Die zweite Zahl ist der Typ der Einheit aus der Tabelle UnitsType in der AstorBase-Datenbank:
-

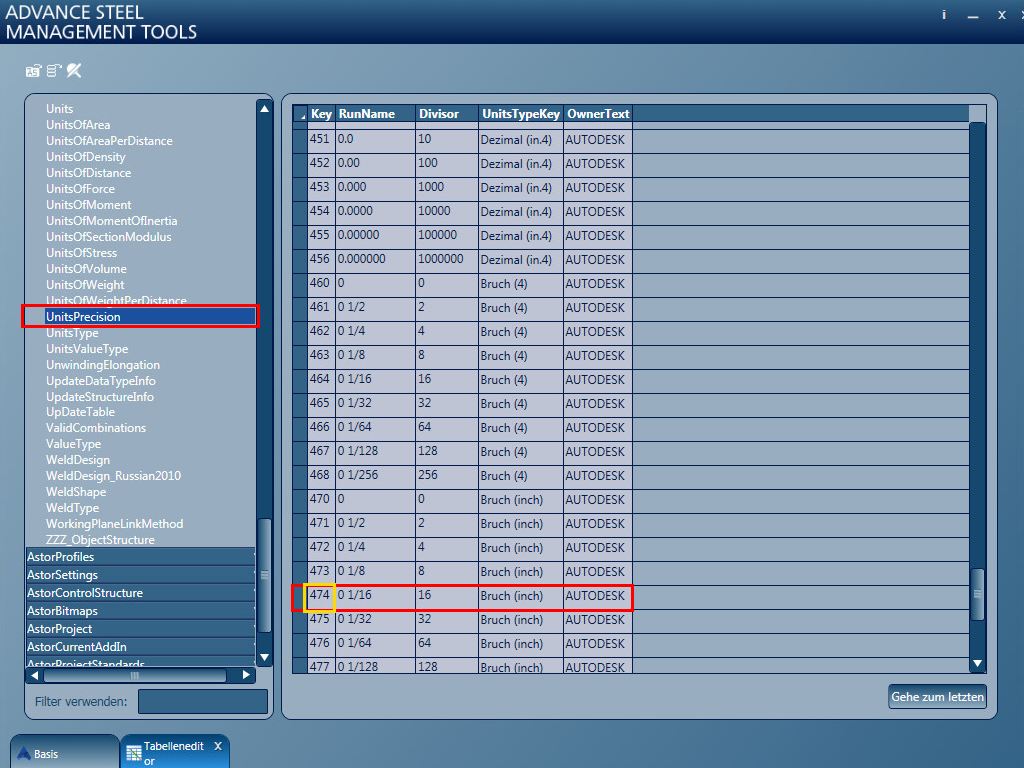

Die dritte Zahl ist die Genauigkeit der Einheit aus der Tabelle UnitsPrecision in der AstorBase-Datenbank:
- Schlüssel 20 aus der AstorBase-Datenbank, Tabelle UnitsOfDistance: Zoll
- Schlüssel 5006 aus der AstorBase-Datenbank, Tabelle UnitsType: Bruch (Zoll)
- Schlüssel 474 aus der AstorBase-Datenbank, Tabelle UnitsPrecision: Bruch (Zoll)

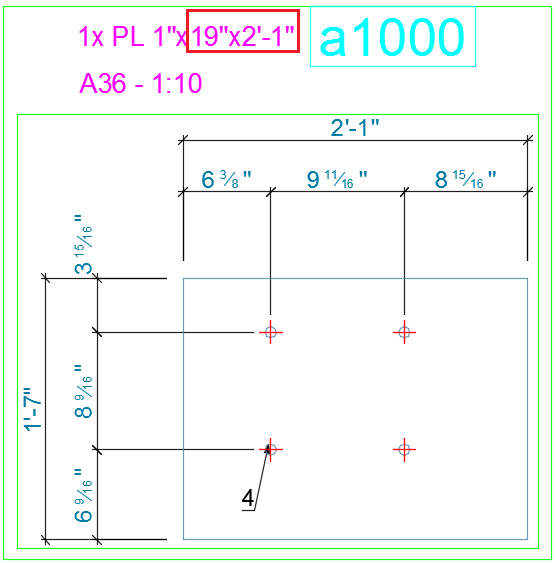

In der Detailzeichnung wird die Breite jetzt nur in Zoll angezeigt, die Länge hingegen nach wie vor in Fuß und Zoll:
