Sie können bestehende Stützenraster in X- und Y-Richtung beschriften.
- Wählen Sie das zu beschriftende Stützenraster.
- Klicken Sie auf
.
- Festlegen der Position der Beschriftung im Raster:
Was möchten Sie tun… Aktion… Einfügen von Beschriftungen in Richtung der X-Achse des Rasters Wählen Sie die Registerkarte X-Beschriftung. Einfügen von Beschriftungen in Richtung der Y-Achse des Rasters Wählen Sie die Registerkarte Y-Beschriftung. - Geben Sie in der Tabelle unter Nummer eine Anfangsnummer oder einen Anfangsbuchstaben für die Beschriftung ein.
Jede Rasterlinie in X- oder Y-Richtung wird in der Tabelle aufgeführt. Wenn Werte für Beschriftungen automatisch berechnen aktiviert ist, werden den Rasterlinien fortlaufende Nummern oder Buchstaben zugewiesen (auf- oder absteigend).
Anmerkung: Um ein Raster neu zu nummerieren, geben Sie einen neuen Wert für die erste Position ein. Die übrigen Werte werden automatisch aktualisiert, wenn Werte für Beschriftung automatisch berechnen aktiviert ist. - Falls Sie bestimmte Zeichen nicht in der Beschriftung verwenden möchten, wählen Sie Folgende Zeichen nie verwenden und geben die Zeichen durch Kommas voneinander getrennt ein.
- Um das Beschriftungssymbol zu ändern, klicken Sie auf MV-Block.
- Wählen Sie im Dialogfeld MvBlockDef-Auswahl ein neues Beschriftungssymbol, und klicken Sie OK.
Sie können jeden beliebigen MV-Block verwenden, der gegenwärtig in der Zeichnung definiert ist.
- Klicken Sie auf "Beim beenden neue MV-Blöcke generieren", um die MV-Blöcke zu aktualisieren.
- Legen Sie die Position der MV-Blöcke fest:
Was möchten Sie tun… Aktion… Positionieren der MV-Blöcke in der X-Richtung des Rasters Wählen Sie Oben und/oder Unten. Positionieren der MV-Blöcke in der Y-Richtung des Rasters Wählen Sie Links und/oder Rechts. - Geben Sie einen Wert für Hilfslinie ein.
Dieser Wert bestimmt die Länge der Hilfslinie vom Raster zum MV-Block.
- Klicken Sie auf OK.

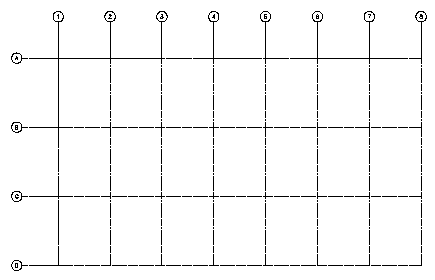

Beschriften eines Stützenrasters
