AutoCAD Architecture 2023 toolset enthält eine Reihe von Feldern für Plansatzinformationen.
Anmerkung: Plansatzfelder können für AutoCAD Architecture 2023 toolset-Projektplansätze und AutoCAD-Plansätze verwendet werden.
Zur Auswahl stehen die folgenden Plansatzfelder:
- Aktueller benutzerdefinierter Plan: Hier können Sie eine benutzerdefinierte AutoCAD-Eigenschaft auswählen, die für den aktuellen Plan definiert ist. Anmerkung: Wenn Sie einen AutoCAD Architecture 2023 toolset-Projektplansatz verwenden, werden Sie in den meisten Fällen Projektdetails und keine benutzerspezifischen Eigenschaften verwenden.
- Beschreibung des aktuellen Plans
- Aktuelle Plannummer
- Aktuelle Plannummer und Titel
- Aktueller Plansatz
- Aktueller benutzerdefinierter Plansatz: Hier können Sie eine benutzerdefinierte AutoCAD-Eigenschaft auswählen, die für den aktuellen Plan definiert ist.
- Beschreibung des aktuellen Plansatzes
- Aktueller untergeordneter Plansatz
- Aktueller Plantitel
- Plansatz: Sie können einen beliebigen Plan aus einem Plansatz als Feldinhalt auswählen. Zum Anzeigen verfügbare Planeigenschaften sind Titel, Nummer und Beschreibung.
- Plansatz-Platzhalter: In der Kategorie Plansatz-Platzhalter können Sie ein Feld als Platzhalter für Pläne und Planansichten definieren. Diese Funktion wird oft in Beschriftungen eingesetzt, die von Modellbereichsansichten referenziert werden, die später in Plänen referenziert werden. Der Feldplatzhalter in einer Beschriftung wird aufgelöst, wenn die Modellbereichsansicht mit einem Plan verknüpft wird. Die folgenden Felder sind als Platzhalter verfügbar:
- Plannummer und Titel
- Plantitel
- Plannummer
- Planbeschreibung
- Benutzerdefiniert: Hier können Sie eine benutzerdefinierte AutoCAD-Eigenschaft auswählen, die für den aktuellen Plan definiert ist.
- (Modellbereich) Ansichtsnummer und -titel
- (Modellbereich) Ansichtstitel
- (Modellbereich) Ansichtsnummer
- (Modellbereich) Maßstab für Ansichtsfenster
Anmerkung: Die Felder für den Titel, die Nummer und die Beschreibung des Plans sowie den Titel und die Nummer der Ansicht können über einen Hyperlink mit dem referenzierten Plan oder der Modellbereichsansicht verknüpft werden.

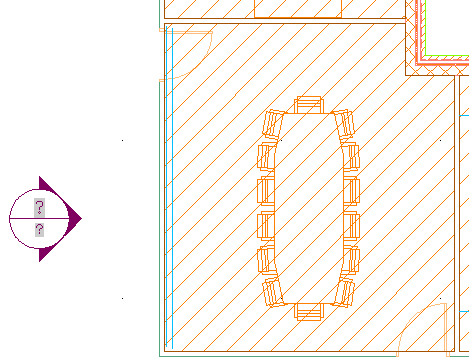

Beschriftungssymbol mit Plansatz-Platzhalter

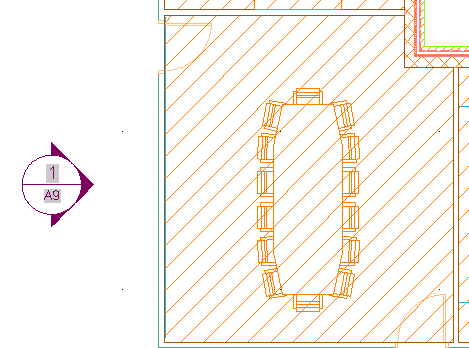

Aufgelöste Plansatz-Platzhalter
