Während der Schaltkreis-Designer den Schaltkreis dynamisch aufbaut, kann es aufgrund der Auswahl eines Schaltkreiselements erforderlich werden, dass ein Draht zugeschnitten oder entfernt wird. Beispielsweise kann der Schaltkreis eine Option für eine Anzeigeleuchte umfassen. Wenn keine Anzeigeleuchte ausgewählt wird, muss der Drahtrahmen entfernt werden.
- Öffnen Sie die Schaltkreis-Vorlagenzeichnung, die den Bezeichnungsblock für das optionale Betriebsmittel enthält. Notieren Sie den Wert des ORDER-Attributs.
- Suchen Sie nach den Drähten, die entfernt oder zugeschnitten werden sollen, wenn das optionale Betriebsmittel nicht ausgewählt wird.

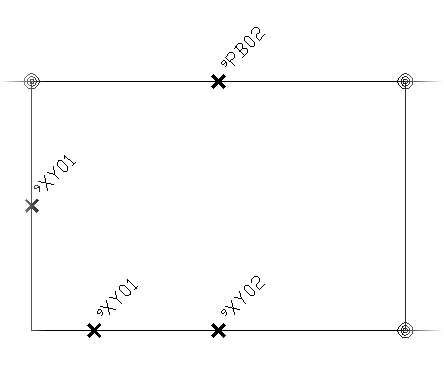

- Fügen Sie an jedem Draht Bezeichnungsblöcke mit demselben ORDER-Attributwert wie dem optionalen Bezeichnungsblock für das Betriebsmittel hinzu.
- Weisen Sie jedem Bezeichnungsblock für das Zuschneiden von Draht denselben CODE-Wert zu, z. B. "XY01".
- Speichern Sie die Schaltkreis-Vorlagenzeichnung.
- Öffnen Sie die Schaltkreis-Designer-Tabelle, ace_circuit_builder.xls.
- Suchen Sie nach CATEGORY und TYPE des Schaltkreises, z. B. CATEGORY: 3-Phasen-Motor-Schaltkreis TYPE: Horizontal - FVNR - nicht umkehrend.
- Öffnen Sie die Schaltkreis-Codetabelle, die den Namen des Werts SHEET_NAME trägt, z. B. SHEET_NAME: 3ph_H.
- Suchen Sie nach dem optionalen Betriebsmittel, z. B. CODE: LT01, COMMENTS: Licht, UI_PROMPT_LIST: Licht.
- Bearbeiten Sie den API-Aufruf in der Spalte COMMAND_LIST für die Option, die das Zuschneiden oder Entfernen eines Drahts erforderlich machen würde. Fügen Sie beispielsweise den folgenden Befehlsaufruf für die Option "Kein Licht" in der Tabellenkalkulationstabelle hinzu:
(c:ace_cb_trim "XY01" nil), wobei "XY01" der CODE-Attributwert ist, der jedem Draht-Bezeichnungsblock zugewiesen ist.
Anmerkung: In der API-Dokumentation finden Sie weitere Informationen. - Speichern Sie die Tabellenkalkulationstabelle.
