Schaltkreis-Designer: So definieren Sie den Drahttyp

Es gibt drei Möglichkeiten zum Definieren des Drahttyps.

• Auf dem Bezeichnungsblock für den Draht in der Schaltkreisvorlage
• In der Schaltkreis-Codetabelle der Schaltkreis-Designer-Tabellenkalkulationstabelle
• Auf der Basis der Motorgrößenauswahl

Anmerkung: Der auf dem Bezeichnungsblock definierte Attributwert überschreibt alle Werte, die in der Tabellenkalkulationstabelle definiert sind.

Bezeichnungsblock-Methode

1. Öffnen Sie die Schaltkreis-Vorlagenzeichnung, die den Bezeichnungsblock für den Draht enthält.
2. Suchen Sie nach dem richtigen Bezeichnungsblock für den Draht.

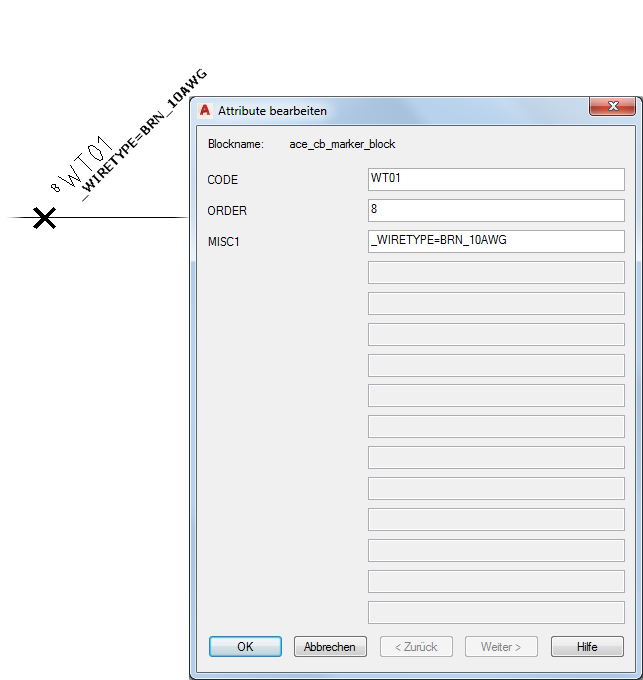

3. Bearbeiten Sie seinen MISC1-Attributwert unter Verwendung des Formats "_WIRETYPE={Layername}", z. B. "_WIRETYPE=BRN_10AWG".

   Anmerkung: Der Attributwert MISC1 kann mehrere spezielle Textmarkierungen enthalten, die den Schaltkreis-Designer anweisen, das Betriebsmittel oder den zugrunde liegenden Draht in einer bestimmten Weise zu verarbeiten. Beim Hinzufügen neuer Werte dürfen Sie keine anderen speziellen Merkerwerte überschreiben. Trennen Sie diese durch ein Semikolon.
4. Speichern Sie die Schaltkreis-Vorlagenzeichnung.

Tabellenkalkulations-Methode

1. Öffnen Sie die Schaltkreis-Designer-Tabelle, ace_circuit_builder.xls.
2. Suchen Sie nach CATEGORY und TYPE des Schaltkreises, z. B. CATEGORY: 3-Phasen-Motor-Schaltkreis TYPE: Horizontal - FVNR - nicht umkehrend.
3. Öffnen Sie die Schaltkreis-Codetabelle, die den Namen des Werts SHEET_NAME trägt, z. B. SHEET_NAME: 3ph_H.
4. Suchen Sie nach dem spezifischen Draht, z. B. CODE: WT01 und COMMENTS: Motordrahttyp - Phase 1 zuweisen.
5. Bearbeiten Sie den API-Aufruf in der Spalte COMMAND_LIST für diesen Draht. So wird beispielsweise das letzte Argument dieses API-Aufrufs Drahttyp festlegen verwendet, um die MISC1-codierten Werte mit nil vorzudefinieren, wenn nichts weiteres definiert wird.

   Vorher und nachher wird Folgendes angezeigt.

   Vorher: (c:ace_cb_set_wiretype #data 1 nil nil)

   Nachher:(c:ace_cb_set_wiretype #data 1 nil "_WIRETYPE=BRN_10AWG"

   Anmerkung: In der API-Dokumentation finden Sie weitere Informationen.
6. Speichern Sie die Tabellenkalkulationstabelle.

Auf der Basis der Motorgrößenauswahl

Sie können die Mindestdrahtgröße für eine ausgewählte Motorlast auf den Drahttyp Layernamen anwenden. Der Wert, der aus der Datenbank ace_electrical_standards.mdb entnommen wird, kann jede Zeichenfolge "@WSIZE@" ersetzen, die im Wert "_WIRETYPE" gefunden wird. Verwenden Sie diese Variable im MISC1-Attribut auf dem Drahtbezeichnungsblock oder in der Tabellenkalkulationstabelle als Teil des API-Aufrufs Drahttyp.

Bezeichnungsblock-Methode

1. Öffnen Sie die Schaltkreis-Vorlagenzeichnung, die den Bezeichnungsblock für den Draht enthält.
2. Suchen Sie nach dem richtigen Bezeichnungsblock für den Draht.
3. Bearbeiten Sie seinen MISC1-Attributwert unter Verwendung des Formats "_WIRETYPE=@WSIZE@", z. B. "_WIRETYPE=BRN_@WSIZE@".
   Anmerkung: Der Attributwert MISC1 kann mehrere spezielle Textmarkierungen enthalten, die den Schaltkreis-Designer anweisen, das Betriebsmittel oder den zugrunde liegenden Draht in einer bestimmten Weise zu verarbeiten. Beim Hinzufügen neuer Werte dürfen Sie keine anderen speziellen Merkerwerte überschreiben. Trennen Sie diese durch ein Semikolon.
4. Speichern Sie die Schaltkreis-Vorlagenzeichnung.

Tabellenkalkulations-Methode

1. Öffnen Sie die Schaltkreis-Designer-Tabelle, ace_circuit_builder.xls.
2. Suchen Sie nach CATEGORY und TYPE des Schaltkreises, z. B. CATEGORY: 3-Phasen-Motor-Schaltkreis TYPE: Horizontal - FVNR - nicht umkehrend.
3. Öffnen Sie die Schaltkreis-Codetabelle, die den Namen des Werts SHEET_NAME trägt, z. B. SHEET_NAME: 3ph_H.
4. Suchen Sie nach dem spezifischen Draht, z. B. CODE: WT01 und COMMENTS: Motordrahttyp - Phase 1 zuweisen.
5. Bearbeiten Sie den API-Aufruf in der Spalte COMMAND_LIST für diesen Draht. So wird beispielsweise das letzte Argument dieses API-Aufrufs Drahttyp festlegen verwendet, um die MISC1-codierten Werte mit nil vorzudefinieren, wenn nichts weiteres definiert wird.

   Vorher und nachher wird Folgendes angezeigt.

   Vorher: (c:ace_cb_set_wiretype #data 1 nil nil)

   Nachher:(c:ace_cb_set_wiretype #data 1 nil "_WIRETYPE=BRN_@WSIZE@")

   Anmerkung: In der API-Dokumentation finden Sie weitere Informationen.
6. Speichern Sie die Tabellenkalkulationstabelle.
