Schaltkreis-Designer: So überschreiben Sie das Vorgabeformat für Drahtnummern

Es gibt zwei Möglichkeiten, das Zeichnungsformat der Drahtnummer für eine Drahtnummer zu überschreiben.

• Auf dem Bezeichnungsblock, der in der Schaltkreis-Vorlagenzeichnung über dem Draht positioniert ist
• In der Schaltkreis-Codetabelle der Schaltkreis-Designer-Tabellenkalkulationstabelle

Anmerkung: Der auf dem Bezeichnungsblock definierte Attributwert überschreibt alle Werte, die in der Tabellenkalkulationstabelle definiert sind.

Bezeichnungsblock-Methode

1. Öffnen Sie die Schaltkreis-Vorlagenzeichnung, die den Bezeichnungsblock für die Drahtnummer enthält.
2. Suchen Sie nach dem richtigen Bezeichnungsblock für die Drahtnummer.

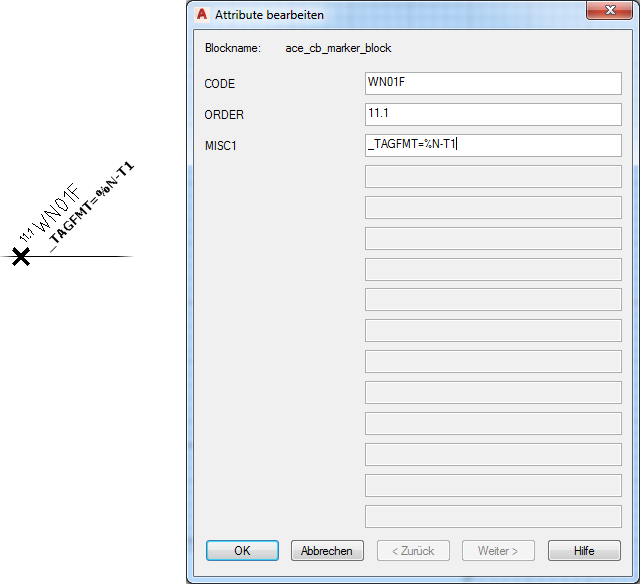

3. Bearbeiten Sie seinen MISC1-Attributwert unter Verwendung des Formats "_TAGFMT={Format}", z. B. "_TAGFMT=%N-T1".

   Anmerkung: Der Attributwert MISC1 kann mehrere spezielle Textmarkierungen enthalten, die den Schaltkreis-Designer anweisen, das Betriebsmittel oder den zugrunde liegenden Draht in einer bestimmten Weise zu verarbeiten. Beim Hinzufügen neuer Werte dürfen Sie keine anderen speziellen Merkerwerte überschreiben. Trennen Sie diese durch ein Semikolon.
4. Speichern Sie die Schaltkreis-Vorlagenzeichnung.

Tabellenkalkulations-Methode

1. Öffnen Sie die Schaltkreis-Designer-Tabelle, ace_circuit_builder.xls.
2. Suchen Sie nach CATEGORY und TYPE des Schaltkreises, z. B. CATEGORY: 3-Phasen-Motor-Schaltkreis TYPE: Horizontal - FVNR - nicht umkehrend.
3. Öffnen Sie die Schaltkreis-Codetabelle, die den Namen des Werts SHEET_NAME trägt, z. B. SHEET_NAME: 3ph_H.
4. Suchen Sie nach der speziellen Drahtnummer, z. B. CODE: WN01F und COMMENTS: Drahtnummer in Netz einfügen, Zeichnungsstandards verwenden, als "fixiert" markieren.
5. Bearbeiten Sie den API-Aufruf in der Spalte COMMAND_LIST für dieses Betriebsmittel. So wird beispielsweise das letzte Argument dieses API-Aufrufs Drahtnummer einfügen verwendet, um die MISC1-codierten Werte mit nil vorzudefinieren, wenn nichts weiteres definiert wird.

   Vorher und nachher wird Folgendes angezeigt.

   Vorher: (c:ace_cb_wnum nil nil 1 nil)

   Nachher: (c:ace_cb_wnum nil nil 1 "_TAGFMT=%N-T1")

   Anmerkung: In der API-Dokumentation finden Sie weitere Informationen.
6. Speichern Sie die Tabellenkalkulationstabelle.
