Schaltkreis-Designer: So überschreiben Sie das Vorgabeformat der Betriebsmittel-Kennzeichnung

Es gibt zwei Möglichkeiten, das Standardformat der Betriebsmittel-Kennzeichnung für ein Betriebsmittel zu überschreiben.

• Auf dem Bezeichnungsblock für das Betriebsmittel in der Schaltkreis-Vorlagenzeichnung
• In der Schaltkreis-Codetabelle der Schaltkreis-Designer-Tabellenkalkulationstabelle

Anmerkung: Der auf dem Bezeichnungsblock definierte Attributwert überschreibt alle Werte, die in der Tabellenkalkulationstabelle definiert sind.

Bezeichnungsblock-Methode

1. Öffnen Sie die Schaltkreis-Vorlagenzeichnung, die den Bezeichnungsblock für das Betriebsmittel enthält.
2. Suchen Sie nach dem richtigen Bezeichnungsblock für das Betriebsmittel.

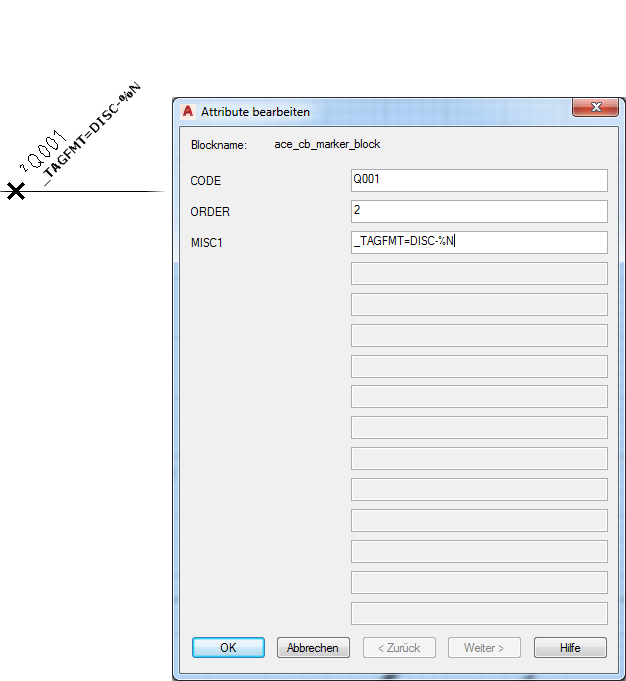

3. Bearbeiten Sie seinen MISC1-Attributwert unter Verwendung des Formats "_TAGFMT={Format}", z. B. "_TAGFMT=DISC-%N".

   Anmerkung: Der Attributwert MISC1 kann mehrere spezielle Textmarkierungen enthalten, die den Schaltkreis-Designer anweisen, das Betriebsmittel oder den zugrunde liegenden Draht in einer bestimmten Weise zu verarbeiten. Beim Hinzufügen neuer Werte dürfen Sie keine anderen speziellen Merkerwerte überschreiben. Trennen Sie diese durch ein Semikolon.
4. Speichern Sie die Schaltkreis-Vorlagenzeichnung.

Tabellenkalkulations-Methode

1. Öffnen Sie die Schaltkreis-Designer-Tabelle, ace_circuit_builder.xls.
2. Suchen Sie nach CATEGORY und TYPE des Schaltkreises, z. B. CATEGORY: 3-Phasen-Motor-Schaltkreis TYPE: Horizontal - FVNR - nicht umkehrend.
3. Öffnen Sie die Schaltkreis-Codetabelle, die den Namen des Werts SHEET_NAME trägt, z. B. SHEET_NAME: 3ph_H.
4. Suchen Sie nach dem entsprechenden Betriebsmittel, z. B. CODE: Q001, COMMENTS: Trennschalter, UI_PROMPT_LIST: Trennschalter und Sicherungen.

   Es können mehrere Auswahlen innerhalb der Gruppe vorhanden sein. So gibt es beispielsweise eine Auswahl für den Typ des Trennschalters und eine Auswahl, um einen Hilfskontakt einzuschließen. Jeder Auswahl wird ein numerischer Wert aus dem Feld UI_VAL zugewiesen. Die Werte werden zusammengezählt, um die passende Aktion für diese Kombination von Auswahlen zu ermitteln. Die Summe wird mit einem Wert im Feld UI_SEL abgeglichen. Sobald dieser Abgleich vorgenommen wurde, werden der Wert COMMAND_LIST, der Wert ANNOTATE_LIST usw. verwendet, um die Auswahlen einzufügen und mit Anmerkungen zu versehen.

5. Bearbeiten Sie den API-Aufruf in der Spalte COMMAND_LIST für dieses Betriebsmittel. So wird beispielsweise das letzte Argument dieses API-Aufrufs Mehrpoliges Betriebsmittel einfügen verwendet, um die MISC1-codierten Werte mit nil vorzudefinieren, wenn nichts weiteres definiert wird.

   Vorher und nachher wird Folgendes angezeigt.

   Vorher: (c:ace_cb_multipole #xyz nil "HDS11F" 3 #scl 4 nil)

   Nachher: (c:ace_cb_multipole #xyz nil "HDS11F" 3 #scl 4 “_TAGFMT=DISC-%N”)

   Anmerkung: In der API-Dokumentation finden Sie weitere Informationen.
6. Speichern Sie die Tabellenkalkulationstabelle.
