Ein Schaltkreis-Designer erstellt den Schaltkreis dynamisch, jede Komponente erhält eine Betriebsmittel-Kennzeichnung. Ein untergeordneter Kontakt muss mit einem übergeordneten Betriebsmittel verbunden sein, um dieselbe Betriebsmittel-Kennzeichnung wie das übergeordnete Betriebsmittel zu erhalten.
Die über- und untergeordneten Betriebsmittel werden automatisch durch den Schaltkreis-Designer verbunden, wenn Sie denselben Standardwert für die Betriebsmittel-Kennzeichnung haben. So haben beispielsweise die Motorstarterspule und die Hilfskontakte den Standardwert "M".
Es kann mehr als eine Über-/Unterordnungsbeziehung innerhalb des Gesamtschaltkreises mit derselben Standardkennzeichnung für Betriebsmittel vorhanden sein. Der Gesamtschaltkreis umfasst die Hauptschaltkreisvorlage sowie alle Vorlagen für Verzweigungen oder eingebettete Schaltkreise. So hat beispielsweise ein Wende-Motorstarter Starter zwei Starterspulen, vorwärts und rückwärts. Jede übergeordnete muss mit den richtigen untergeordneten Hilfskontakten verbunden sein, aber diese könnten alle denselben Standardwert für die Betriebsmittel-Kennzeichnung haben, nämlich "M". Um die richtigen Über-/Unterordnungsverbindungen zu erreichen, gehen Sie wie im Folgenden beschrieben vor.
- Öffnen Sie die Schaltkreis-Vorlagenzeichnungen, die die Bezeichnungsblöcke für die über- und untergeordneten Elemente enthalten. Es können mehrere Schaltkreis-Vorlagenzeichnungen betroffen sein, beispielsweise eine Hauptvorlage mit Stromanschlusskontakten und eine eingebettete Vorlage mit den Starterspulen und ineinander greifenden Hilfskontakten.
- Suchen Sie nach dem richtigen Bezeichnungsblock für jedes Betriebsmittel, für das eine neue Standard-Betriebsmittelverbindung erforderlich ist.

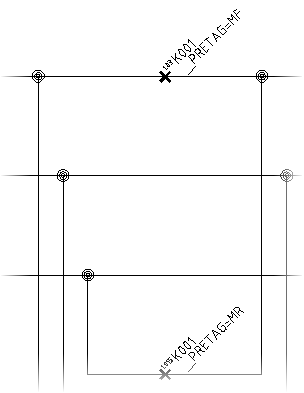

- Bearbeiten Sie den Attributwert MISC1, indem Sie "_PRETAG={neue Standardverbindung für Betriebsmittel-Kennzeichnung}" hinzufügen. Beispiel: Fügen Sie "_PRETAG=MF" für die Vorwärts-Motorspule und "_PRETAG=MR" für die Rückwärts-Motorspule hinzu.
Anmerkung: Der Attributwert MISC1 kann mehrere spezielle Textmarkierungen enthalten, die den Schaltkreis-Designer anweisen, das Betriebsmittel oder den zugrunde liegenden Draht in einer bestimmten Weise zu verarbeiten. Beim Hinzufügen neuer Werte dürfen Sie keine anderen speziellen Merkerwerte überschreiben. Trennen Sie diese durch ein Semikolon. - Speichern Sie die Schaltkreis-Vorlagenzeichnungen.

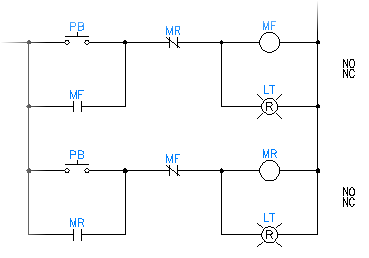

Wenn der Schaltkreis-Designer den eingebetteten Schaltkreis mit den untergeordneten Kontakten einfügt, gleicht er diese vordefinierten Betriebsmittel-Kennzeichnungswerte mit der richtigen übergeordneten Spule ab.
