Schaltkreis-Designer: Formatieren der numerischen Betriebsmittel-Kennzeichnung des Motorsymbols in einer Drahtnummer

Sie können die Motorsymbol-Kennzeichnungsnummer in verbundenen Drahtnummern-Zuordnungen einschließen. Dies erfordert eine Koordination zwischen der Einfügung des Motorsymbols und der Einfügung der Drahtnummer. Das Motorsymbol muss vor der Drahtnummer eingefügt werden. Die Einfügereihenfolge wird durch den Wert des ORDER-Attributs in den Bezeichnungsblöcken innerhalb der Schaltkreis-Vorlagenzeichnung gesteuert. Der Wert des ORDER-Attributs des Bezeichnungsblocks für das Motorsymbol muss eine niedrigere Zahl sein als der ORDER-Wert des Bezeichnungsblocks für die Drahtnummer in der Schaltkreis-Vorlagenzeichnung. Wenn die Drahtnummer eingefügt wird, kann der Motor-Kennzeichnungswert in die Drahtnummer integriert werden.

1. Öffnen Sie die Schaltkreis-Designer-Tabelle, ace_circuit_builder.xls.
2. Suchen Sie nach CATEGORY und TYPE des Schaltkreises, z. B. CATEGORY: 3-Phasen-Motor-Schaltkreis TYPE: Horizontal - FVNR - nicht umkehrend.
3. Öffnen Sie die Schaltkreis-Codetabelle, die den Namen des Werts SHEET_NAME trägt, z. B. SHEET_NAME: 3ph_H.
4. Suchen Sie das Motorsymbol, z. B. CODE: MTR03, COMMENTS: Motorsymbol, UI_PROMPT_LIST: 3-Phasen-Motor.

   Es können mehrere Auswahlen innerhalb der Gruppe vorhanden sein. So gibt es beispielsweise eine Auswahl für den Typ des Trennschalters und eine Auswahl, um einen Hilfskontakt einzuschließen. Jeder Auswahl wird ein numerischer Wert aus dem Feld UI_VAL zugewiesen. Die Werte werden zusammengezählt, um die passende Aktion für diese Kombination von Auswahlen zu ermitteln. Die Summe wird mit einem Wert im Feld UI_SEL abgeglichen. Sobald dieser Abgleich vorgenommen wurde, werden der Wert COMMAND_LIST, der Wert ANNOTATE_LIST usw. verwendet, um die Auswahlen einzufügen und mit Anmerkungen zu versehen.

5. Bearbeiten Sie den API-Aufruf in der Spalte COMMAND_LIST für dieses Betriebsmittel. Dies könnte beispielsweise folgendermaßen aussehen, mit zwei verketteten API-Aufrufen:

   (c:ace_cb_anno #data 0)(c:ace_cb_save "@MOTOR_NUM@" "TAG1*" nil 1)

   Der zweite Aufruf, c:ace_cb_sav, speichert den Attributwert TAG1 auf dem Motor im Speicher unter einem Indexkennzeichen "@MOTOR_NUM@". Dieser Wert kann bei der Verarbeitung folgender Drahtnummern-Bezeichnungsblöcke referenziert werden.

   Anmerkung: Weitere Informationen zu c:ace_cb_save finden Sie in der API-Dokumentation.
6. Speichern Sie die Tabellenkalkulationstabelle.
7. Suchen Sie nach den Bezeichnungsblöcken für die Drahtnummern, die mit der Motor-Kennzeichnung verbunden sind. Diese können sich in der Hauptschaltkreisvorlage oder in einer eingebetteten Vorlagenzeichnung befinden. Öffnen Sie die Schaltkreis-Vorlagenzeichnung.
8. Suchen Sie nach dem richtigen Bezeichnungsblock für die Drahtnummer.

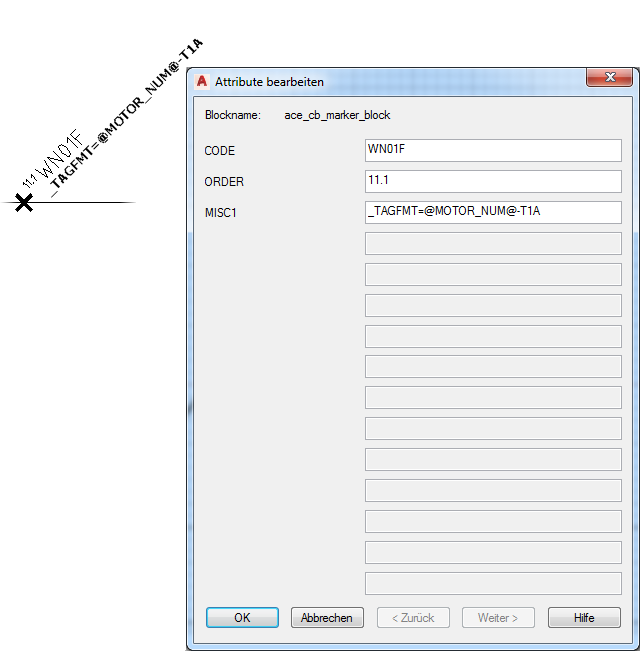

9. Ändern Sie einen MISC1-Attributwert unter Verwendung von @MOTOR_NUM@ in das Format, in dem Sie die Motor-Kennzeichnung wünschen. Beispiel: "_TAGFMT=@MOTOR_NUM@-%N", oder "_TAGFMT=@MOTOR_NUM@-T1A", um eine Drahtnummer vorzudefinieren.

   Anmerkung: Der Attributwert MISC1 kann mehrere spezielle Textmarkierungen enthalten, die den Schaltkreis-Designer anweisen, das Betriebsmittel oder den zugrunde liegenden Draht in einer bestimmten Weise zu verarbeiten. Beim Hinzufügen neuer Werte dürfen Sie keine anderen speziellen Merkerwerte überschreiben. Trennen Sie diese durch ein Semikolon.
10. Speichern Sie die Schaltkreis-Vorlagenzeichnungen.
