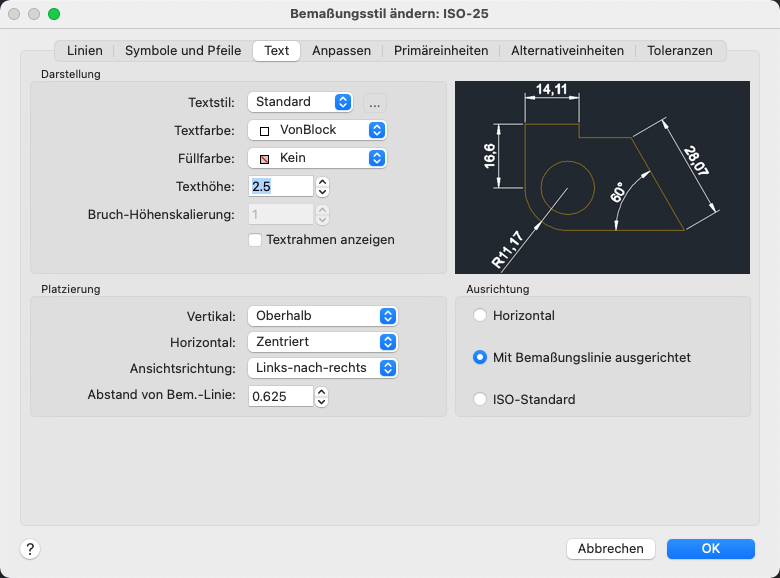

Registerkarte Text (Bemaßungsstil-Manager)

Legt das Format, die Position und die Ausrichtung des Maßtexts fest.

BEMSTIL (Befehl)

Werkzeugsatz: Registerkarte Konstruktion > Gruppe Bemaßung > Bemaßungsstil : > Ändern.

Liste der Optionen

Die folgenden Optionen sind verfügbar:

Textdarstellung

Steuert das Format und die Größe des Maßtexts.

Textstil: Listet die verfügbaren Textstile auf.
Schaltfläche Textstil: Zeigt das Dialogfeld Textstil an, in dem Sie Textstile erstellen und bearbeiten können. (Systemvariable DIMTXSTY)
Textfarbe: Stellt die Farbe für den Maßtext ein. Wenn Sie auf Farbe wählen (am Ende der Farbliste) klicken, wird das Dialogfeld Farbpalette wählen angezeigt. Sie können auch einen Farbnamen oder eine Farbnummer eingeben. (Systemvariable DIMCLRT)
Füllfarbe: Legt die Farbe für den Texthintergrund in Bemaßungen fest. Wenn Sie auf Farbe wählen (am Ende der Farbliste) klicken, wird das Dialogfeld Farbpalette wählen angezeigt. Sie können auch einen Farbnamen oder eine Farbnummer eingeben. (Systemvariablen DIMTFILL und DIMTFILLCLR)
Texthöhe: Stellt die Höhe des aktuellen Maßtextstils ein. Geben Sie einen Wert in das Textfeld ein. Sollte im Textstil eine festgelegte Texthöhe gewählt worden sein (d. h. die Textstilhöhe ist größer Null), überschreibt diese Angabe die hier festgelegte Texthöhe. Wenn Sie die auf der Registerkarte Text festgelegte Höhe verwenden möchten, müssen Sie sich vergewissern, dass im Textstil für die Texthöhe 0 festgelegt wurde. (Systemvariable DIMTXT)
Bruch-Höhenskalierung: Legt die Skalierung von Brüchen relativ zum Maßtext fest. Diese Option ist nur verfügbar, wenn auf der Registerkarte Primäreinheiten als Einheitenformat Bruch gewählt wurde. Dieser Wert wird mit der Texthöhe multipliziert. Das Ergebnis entspricht der Höhe der Brüche relativ zum Maßtext. (Systemvariable DIMTFAC)
Textrahmen anzeigen: Falls diese Option aktiviert ist, wird ein Rahmen um den Maßtext gezeichnet. Durch die Auswahl dieser Option ändert sich der Wert in der Systemvariablen DIMGAP in einen negativen Wert.

Platzierung

Steuert die Positionierung von Maßtext.

Vertikal

Steuert die vertikale Position von Maßtext in Bezug auf die Maßlinie. (Systemvariable DIMTAD)

Die folgenden Optionen sind für die vertikale Ausrichtung verfügbar:

Zentriert: Zentriert den Maßtext zwischen den beiden Teilen der Maßlinie.
Oberhalb: Platziert den Text oberhalb der Maßlinie. Der Abstand zwischen der Maßlinie und der Basislinie der untersten Textzeile ist der aktuelle Textabstand. Siehe Option Abstand von Bem.-Linie.
Außerhalb: Positioniert den Maßtext auf der Seite der Maßlinie, die am weitesten von den Definitionspunkten entfernt ist.
JIS: Positioniert den Maßtext entsprechend dem Japanischen Industriestandard (JIS).
Unterhalb: Platziert den Text unterhalb der Maßlinie. Der Abstand zwischen der Maßlinie und der Basislinie der untersten Textzeile ist der aktuelle Textabstand. Siehe Option Abstand von Bem.-Linie.

Horizontal

Steuert die horizontale Position des Maßtexts entlang der Maßlinie in bezug auf die Hilfslinien. (Systemvariable DIMJUST)

Die folgenden Optionen sind für die horizontale Ausrichtung verfügbar:

Zentriert: Zentriert den Text an der Maßlinie zwischen den Hilfslinien.
Bei Hilfslinie 1: Richtet den Text linksbündig zur ersten Hilfslinie entlang der Maßlinie aus. Der Abstand des Textes zur Hilfslinie ist doppelt so groß wie die Pfeilspitze plus Textabstand. Siehe Pfeilspitzen und Abstand von Bem.-Linie.
Bei Hilfslinie 2: Richtet den Text rechtsbündig zur zweiten Hilfslinie entlang der Maßlinie aus. Der Abstand des Textes zur Hilfslinie ist doppelt so groß wie die Pfeilspitze plus Textabstand. Siehe Pfeilspitzen und Abstand von Bem.-Linie.

Über Hilfslinie 1: Positioniert den Text über oder entlang der ersten Hilfslinie.
Über Hilfslinie 2: Platziert den Text über oder entlang der zweiten Hilfslinie.

Ansichtsrichtung

Steuert die Ansichtsrichtung des Maßtexts in der Befehlszeile. (Systemvariable DIMTXTDIRECTION)

Ansichtsrichtung hat die folgenden Optionen:

Von links nach rechts: Ordnet den Text zum Lesen von links nach rechts an
Von rechts nach links: Ordnet den Text zum Lesen von rechts nach links an

Abstand von Bem.-Linie

Legt den aktuellen Textabstand fest. Dieser Abstand entspricht dem freien Platz um den Maßtext an der Stelle, an der die Maßlinie zur Anzeige des Maßtextes unterbrochen wird.

Dieser Wert wird auch verwendet, um die minimale Länge für die Segmente der Maßlinie festzulegen.

Der Text wird nur dann zwischen den Hilfslinien positioniert, wenn die Segmente mindestens so lang wie der Textabstand sind. Text über oder unter der Maßlinie wird nur dann innerhalb platziert, wenn die Pfeilspitzen, der Maßtext und ein Rand genug Raum für den Textabstand lassen. (Systemvariable DIMGAP)

Alignment

Steuert die Ausrichtung (waagerecht oder an einer Linie) des Maßtextes innerhalb oder außerhalb der Hilfslinien. (Systemvariablen DIMTIH und DIMTOH)

Horizontal: Richtet Text horizontal aus.
Mit Maßlinie ausgerichtet: Richtet den Text an der Maßlinie aus.
ISO-Standard: Wenn der Text innerhalb der Hilfslinien liegt, wird er an der Maßlinie ausgerichtet; liegt der Text außerhalb der Hilfslinien, wird er horizontal angeordnet.

Voransicht

Zeigt Musterabbildungen von Bemaßungen an, nachdem Änderungen in den Einstellungen für den Bemaßungsstil vorgenommen wurden.
