Verschiebt und dreht Maßtext und positioniert die Maßlinie an einer anderen Stelle.
Zugriffsmethoden
Werkzeugsatz: .
- Winkel
- Links
- Zentrum
Rechts
Menü: .
Zusammenfassung
Der begleitende Befehl, der den Maßtext bearbeitet und den Winkel der Hilfslinie ändert, heißt BEMEDIT.
Liste der Aufforderungen
Die folgenden Aufforderungen werden angezeigt:
Bemaßung wählen: Wählen Sie ein Bemaßungsobjekt.
Sie werden aufgefordert, die neue Position des Maßtextes einzugeben.
Neue Position für Maßtext angeben oder [Links/Rechts/Zentrum/Ausgangsposition/Winkel]: Geben Sie einen Punkt an, oder geben Sie eine Option ein
- Position für Maßtext
-
Aktualisiert die Position des Bemaßungstextes dynamisch beim Ziehen. Um festzulegen, ob der Text über, unter oder in der Mitte der Maßlinie angezeigt werden soll, verwenden Sie die Registerkarte Text in den Dialogfeldern Neuer Bemaßungsstil, Bemaßungsstil ändern und Aktuellen Stil überschreiben.

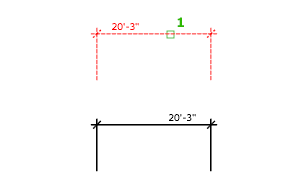

- Links
-
Richtet den Maßtext linksbündig an der Maßlinie aus.
Diese Option funktioniert nur bei Linear-, Radial- und Durchmesserbemaßungen.

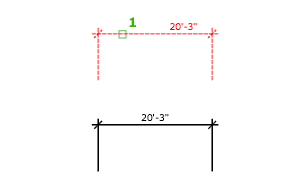

- Rechts
-
Richtet den Maßtext rechtsbündig an der Maßlinie aus.
Diese Option funktioniert nur bei Linear-, Radial- und Durchmesserbemaßungen.

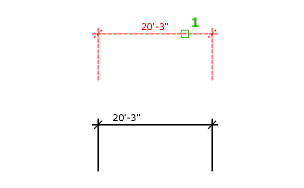

- Zentrum
-
Zentriert den Maßtext auf der Maßlinie.
Diese Option funktioniert nur bei Linear-, Radial- und Durchmesserbemaßungen.

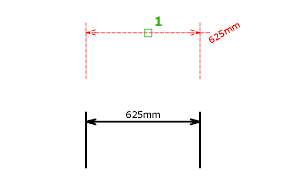

- Start
-
Verschiebt den Maßtext auf seine Vorgabeposition.
Beispiel:

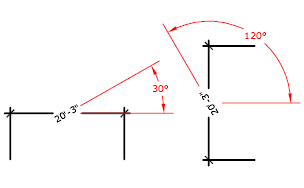

- Winkel
-
Ändert den Winkel des Maßtexts.
Der Textmittelpunkt ändert sich nicht. Wenn der Text verschoben oder die Bemaßung regeneriert wird, wird die Textwinkeleinstellung beibehalten. Wenn Sie einen Winkel von 0 Grad eingeben, wird der Text mit der Vorgabe-Ausrichtung angezeigt.
Der Textwinkel wird von der X-Achse des BKS aus gemessen.
