Anzahl

Rasche und präzise Zählung der Instanzen von Blöcken oder anderen ausgewählten Objekten in einer Zeichnung. Sie können eine Tabelle mit den Anzahldaten des Blocks in die aktuelle Zeichnung einfügen.

Die Funktion Anzahl bietet visuelle Zählerergebnisse und mehr Kontrolle über die Zählungskriterien.

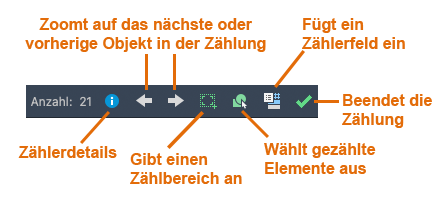

Wenn Sie sich in einer aktiven Zählung befinden, wird die Zählerleiste oben im Zeichenbereich angezeigt. Die Zählerleiste enthält die Anzahl der Objekte und Probleme sowie andere Steuerelemente zum Verwalten der gezählten Objekte.

Das Symbol für Anzahldetails ändert sich je nachdem, ob die aktuelle Anzahl Fehler enthält. Klicken Sie auf oder , um die Anzahlpalette zu öffnen und weitere Details anzuzeigen.

	Zeigt die Zählungskriterien an, einschließlich der allgemeinen Eigenschaften der gezählten Objekte und aller benutzerdefinierten Blockattribute und -parameter.
	Zeigt die Zählungskriterien an, darunter allgemeine Eigenschaften, benutzerdefinierte Blockattribute und -parameter sowie den Problembericht der gezählten Objekte. Probleme können überlappende, aufgelöste oder umbenannte Objekte umfassen.

Anmerkung: Der Liste mit der Anzahl enthält auch Blöcke, die in anderen Blöcken verschachtelt sind.

Zählen aller Blöcke

1. Wählen Sie die Option Anzahl aus dem Werkzeugkasten aus.
2. Geben Sie ein G für den gesamten Modellbereich ein, und drücken Sie die EINGABETASTE, um alle Blöcke aufzulisten.

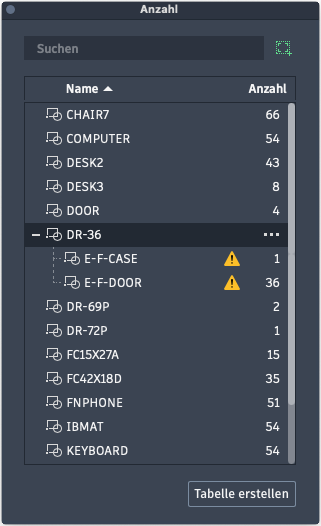

   In der Palette Anzahl wird die Anzahl der Instanzen jedes Blocks in der Zeichnung angezeigt.

3. Klicken Sie auf einen Blocknamen in der Palette, um alle Instanzen dieses Blocks in der Zeichnung hervorzuheben.
4. Klicken Sie mit der rechten Maustaste auf einen Blocknamen, um anhand bestimmter Eigenschaften zu filtern.

Zählen von Objekten innerhalb eines Bereichs

1. Wählen Sie die Option Anzahl aus dem Werkzeugkasten aus.
2. Geben Sie die beiden Ecken für den Bereich in der Zeichnung an.
3. Wählen Sie bestimmte Objekte oder Blöcke aus, oder drücken Sie die EINGABETASTE, um alle Blöcke innerhalb des Bereichs zu zählen.

   Alle Instanzen, die den ausgewählten Objekten entsprechen, werden in der Zeichnung hervorgehoben.

   Anmerkung: Der angegebene Bereich wird zum aktuellen Bereich für die nächste Anzahl.
4. Klicken Sie auf Details, um die Palette mit weiteren Filteroptionen zu öffnen.
5. Klicken Sie auf Auswählen, um die hervorgehobenen Objekte auszuwählen.

Zählen eines bestimmten Objekttyps

1. Wählen Sie ein Objekt aus, z. B. eine Linie oder einen Block.
2. Klicken Sie mit der rechten Maustaste, und wählen Sie Anzahl aus.
3. Klicken Sie auf Details, um die Palette mit weiteren Filteroptionen zu öffnen.
4. Klicken Sie auf Auswählen, um die hervorgehobenen Objekte auszuwählen.

Neue Befehle

ANZAHL: Zählt die Exemplare des ausgewählten Objekts in der Zeichnung und markiert sie.

ZÄHLBEREICH – Definiert den Bereich, der zum Zählen der Instanzen eines Objekts oder Blocks verwendet werden soll.

ZÄHLBEREICHSCHL – Bricht den Zählauswahlbereich ab.

ANZAHLSCHL: Schließt den Werkzeugkasten Anzahl und beendet die Zählung.

COUNTFIELD: Erstellt ein Feld, das auf den Wert der aktuellen Anzahl eingestellt ist.

ZÄHLERLISTE: Öffnet die Palette Anzahl, in der die gezählten Blöcke angezeigt und verwaltet werden können.

COUNTLISTCLOSE: Schließt die Anzahlpalette.

ZÄHLERNÄCHST: Zoomt auf das nächste Objekt im Ergebnis der Zählung.

ZÄHLERVORHER: Zoomt auf das vorherige Objekt im Ergebnis der Zählung.

ZÄHLTABELLE: Fügt eine Tabelle mit den Blocknamen und der entsprechenden Anzahl der einzelnen Blöcke in die Zeichnung ein.

ANZWÄHLEN – Sucht nach allen Objekten in der aktuellen Zählung, die mit den Eigenschaften der ausgewählten Objekte übereinstimmen, und fügt diese dem Auswahlsatz hinzu.

Geänderte Befehle

SCHRIFTFELD: Erstellt ein Absatztextobjekt mit einem Schriftfeld, das bei einer Änderung des Schriftfeldwerts automatisch aktualisiert werden kann. Anzahl wurde der Kategorie Objekte hinzugefügt.

Neue Systemvariablen

COUNTCHECK: Steuert die Fehlertypen, die bei der Zählung geprüft werden sollen.

COUNTCOLOR: Legt die Hervorhebungsfarbe für Objekte bei einer Zählung fest.

COUNTERRORCOLOR: Legt die Hervorhebungsfarbe für Objekte fest, die zu potenziellen Fehlern bei einer Zählung führen können.

COUNTERRORNUM: Zeigt die Anzahl der Fehler in der aktuellen Zählung an.

COUNTNUMBER: Zeigt die Zahl der aktuellen Anzahl an.

COUNTPALETTESTATE: Gibt an, ob die Anzahlpalette geöffnet oder geschlossen ist.

COUNTSERVICE: Steuert die Hintergrundindizierung der Anzahl.
