Neue Funktionen im AutoCAD Mechanical 2021-Toolset

Im Folgenden finden Sie einen Überblick über die im AutoCAD Mechanical (2021-Toolset) vorgenommenen Änderungen.

Das AutoCAD Mechanical (2021-Toolset) bietet eine Reihe von Verbesserungen basierend auf Kundenfeedback, Umfragen und analytischen Daten, die unsere Anstrengungen priorisieren. Einige Funktionen modernisieren und optimieren häufig verwendete Funktionen über viele Fachbereiche des Kunden hinweg. Das Zeichnungsformat für diese Version wurde auf AutoCAD Mechanical 2021 aktualisiert. Für Entwickler: Dies ist eine Version mit umfassenden API-Änderungen.

Aktualisierung der ISO- und DIN-Normrevision für Schweißsymbole

Das Schweißsymbol wurde im AutoCAD Mechanical (2021-Toolset) aktualisiert und unterstützt nun die neuesten ISO- und DIN-Normrevisionen (ISO 2553:2013 und DIN EN ISO 2553:2014). Die Änderungen umfassen die Revision der Basis- und zusätzlichen Symbole und die neue Schweißanmerkung (Abstand zwischen zwei Punkten). Die Unterstützung für Multi-Referenzlinien wird der neuesten Revision ebenfalls hinzugefügt.

Dank der zusätzlichen Unterstützung für die neuen ISO- und DIN-Normrevisionen können Sie mit dem AutoCAD Mechanical-Toolset erstellte Dokumente mit den neuesten Revisionen der Schweißnormen beschriften. Obwohl Sie die neuesten Revisionen in neuen Dokumenten verwenden können, unterstützt das AutoCAD Mechanical-Toolset weiterhin die älteren Revisionen, sodass in Vorgängerversionen erstellte Dokumente geöffnet, bearbeitet und gespeichert werden können.

Anmerkung: Wenn Sie die neue Revision von Schweißsymbolen in einem älteren Dateiformat speichern, wird das Schweißsymbol in einen Block umgewandelt.

Dialogfeld Weitere Optionen

Die neuen Revisionen der ISO- und DIN-Norm sind im AutoCAD Mechanical-Toolset die Vorgabenormen für eine neue Zeichnung. Wenn Sie eine Zeichnung aus einer früheren Version öffnen, wird die alte Normrevision als Vorgabenorm festgelegt. Sie können die Normrevision im Dialogfeld Optionen ändern.

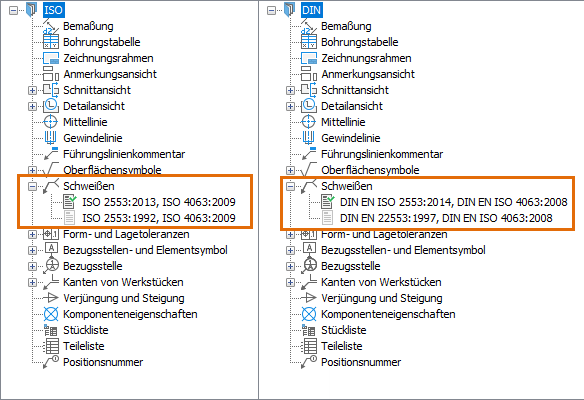

Einstellungsdialogfeld Schweißsymbole

Die neue Revision wird nun im Einstellungsdialogfeld für Schweißsymbole angezeigt. Die entsprechenden Schweiß- und Nahtausführungssymbole werden auch im Symbolfilter aufgeführt.

Dialogfeld Schweißsymbol

Im Dialogfeld Schweißsymbol sehen Sie die folgenden Änderungen:

• Neue Steuerelemente für Unterstützung von Multi-Referenzlinien
• Abstand-Palettenoptionen
  • Unterbrochene Schweißnaht
  • Abstand zwischen zwei Punkten
• Neue Schweißnaht- und Nahtausführungssymbole in der Symbolpalette

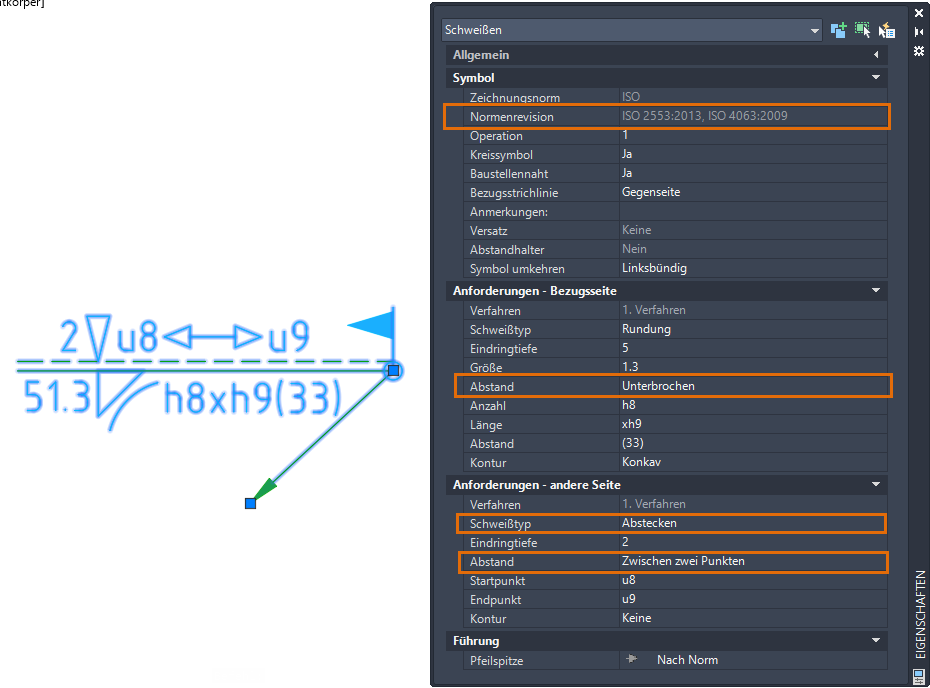

Eigenschaftenpalette

Alle Schweißsymboleigenschaften werden angezeigt und können in der Eigenschaftenpalette geändert werden.

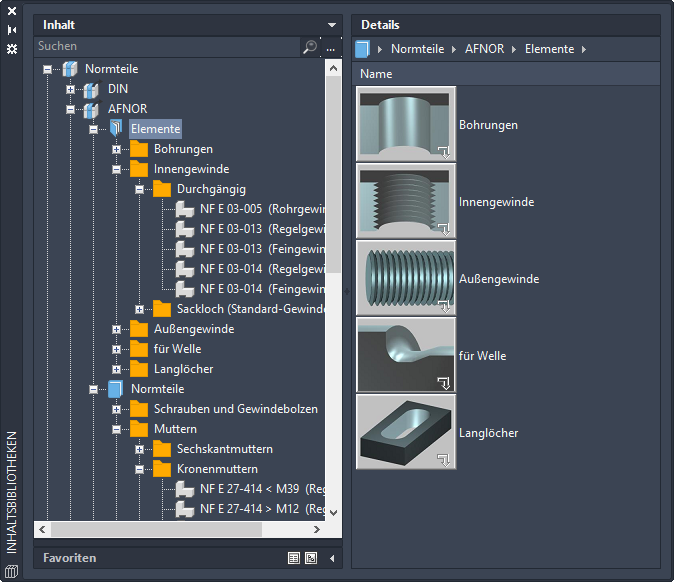

Symbol aktualisieren

Die Symbole in häufig verwendeten Paletten und Dialogfeldern wurden aktualisiert, um die 4K-Auflösung und optimalen Kontrast zu unterstützen.

Weitere Verbesserungen

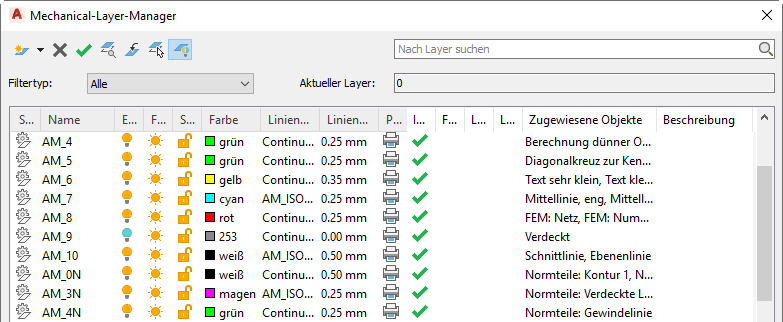

• Layergruppe

  Layergruppen können jetzt mit Namen erstellt werden, die Sonderzeichen wie ()[]{}#$%&+@^ enthalten.

• Bemaßung

  Das Arbeiten mit automatischen Bemaßungen führt nicht mehr zu einem Fehler.

• Schweißsymbol
  • Schweißsymbole mit mehreren Verzweigungen können jetzt erstellt und bearbeitet werden, ohne dass ein Fehler auftritt.
  • Alle Schweißsymboleigenschaften können jetzt über die Eigenschaftenpalette bearbeitet werden.
  • Die Geometrie des Schweißsymbols zeigt keine Unterschiede an, wenn der Bearbeitungsvorgang abgebrochen wird.
• Schweißnaht

  Die einfache Schweißnaht kann jetzt mit dem Befehl AMPOWEREDIT ordnungsgemäß bearbeitet werden.

• Inhalt

  Inhalte können jetzt mithilfe der Familientabelle bearbeitet werden, ohne dass ein Fehler auftritt.

• Systemvariable

  Die Systemvariable FIELDEVAL ändert den Wert nach dem Veröffentlichen nicht von selbst.

• Dynamische Blöcke

  Änderungen an den dynamischen Blöcken werden sofort in der Zeichnung wiedergegeben.

• Führungslinienkommentar

  Die Texthöhe eines Führungslinienkommentars zeigt jetzt den richtigen Wert an, wenn der Randmaßstab größer als 1:10 ist.

• PDF-Import

  Beim Arbeiten mit den Optionen im Dialogfeld PDF-Import wird keine Fehlermeldung mehr angezeigt.

• Passung oder Toleranz

  Für Grenzwerte und Passungen für die Toleranz M3 werden jetzt die richtigen Werte angezeigt.

• Oberflächensymbol

  Das Oberflächensymbol bleibt jetzt verknüpft, wenn eine Zeichnung nach dem Speichern im älteren Dateiformat erneut geöffnet wird.

Das AutoCAD Mechanical-Toolset nutzt die meisten der neuen Funktionen von AutoCAD. Weitere Informationen finden Sie im Thema zu den neuen Funktionen in AutoCAD 2021 in der Hilfe.
