Berechnet das Tage einer geschlossenen Kontur.
Finden
Zusammenfassung

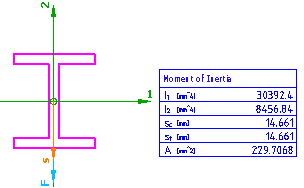

Bevor Sie mit der Berechnung beginnen, wählen Sie den Querschnitt in der Zeichnung, und geben Sie die Richtung der Lastkraft an. Daraufhin werden die Position des Schwerpunkts, die Richtung des Hauptachsenmoments, die Trägheitsmomente entlang beider Achsen, das effektive Trägheitsmoment sowie der Winkel der Durchbiegung berechnet.
Liste der Eingabeaufforderungen
Die folgenden Eingabeaufforderungen werden angezeigt.
- Interner Punkt
- Wählt einen Punkt im Querschnitt. Das System findet automatisch die externen und internen Konturen in dem durch den Querschnitt definierten Bereich.
- Fläche korrekt ausgefüllt
- Fordert eine Bestätigung an, um zu ermitteln, ob es sich bei dem gefüllten Bereich um den Bereich handelt, der gefüllt werden soll.
- Richtung der Lastkräfte
- Gibt die Richtung an, in der Kräfte wirken.
- Beschreibung
- Gibt eine Beschreibung der Ergebnistabelle für das Trägheitsmoment.
- Einfügepunkt
- Gibt an, an welcher Position im Zeichnungsbereich die Ergebnistabelle für das Trägheitsmoment eingefügt werden soll.
- Hauptachsen trotzdem einzeichnen
- Fordert eine Bestätigung an, wenn das System die Hauptachsen zeichnen soll. Diese Option wird angezeigt, wenn das ausgewählte Objekt rotationssymmetrisch ist und das System die Hauptachsen nicht eindeutig bestimmen kann.
