So ändern Sie die Neigung mehrerer komponentenbasierter Druckleitungsnetz-Komponenten

  1. Wählen Sie ein komponentenbasiertes Druckleitungsnetz aus. Die kontextabhängige Registerkarte der Multifunktionsleiste Druckleitungsnetze wird angezeigt.
  2. Klicken Sie in der Gruppe Ändern auf Netz bearbeiten Entwurfswerkzeuge (Längsschnitt) Finden.
  3. Klicken Sie auf Neigung ändern Finden.
  4. Wählen Sie die zu bearbeitenden Komponenten.
    Anmerkung: Achten Sie bei der Auswahl darauf, dass die Komponenten aneinandergrenzen. Wenn Sie zwei Haltungen, jedoch nicht das Anschlussstück zwischen diesen Haltungen auswählen, wird der Befehl nur auf die erste ausgewählte Haltung angewendet.
  5. Geben Sie die Neigung an, indem Sie einen Neigungswert (in Prozent) eingeben.
    Anmerkung: Vorgabemäßig verlaufen durch diesen Befehl bei Eingabe eines Neigungswerts die positiven Neigungen relativ zum Startpunkt der Druckleitung nach unten und die negativen Neigungen nach oben.

    Wenn die Neigung bearbeitet wird, bleiben die Anfangs- und Endstationen der Haltung unverändert, die 2D-Länge wird jedoch geändert.

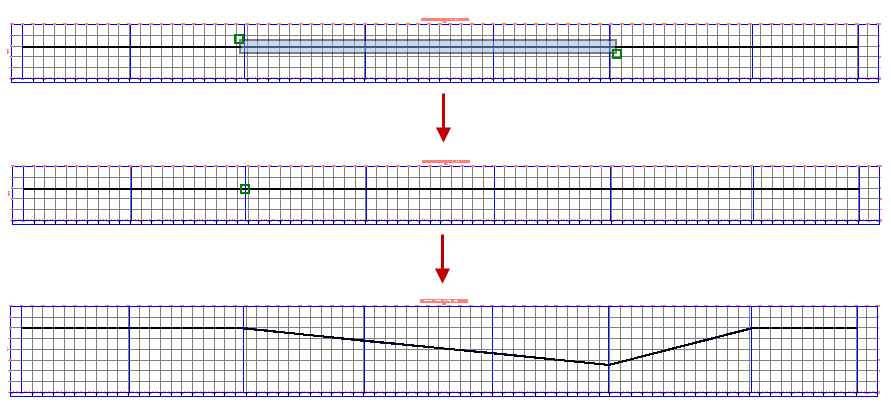

  6. In der folgenden Abbildung wird die Auswahl der Komponenten und der Anfangspunkt sowie die entstehende Änderung an der Druckleitungsneigung dargestellt.
