Verwenden Sie den Polygonzugeditor zum Erstellen von 2D-Polygonzügen, indem Sie Daten eingeben oder eine Polylinie in der Zeichnung auswählen. Nach der Dateneingabe können Sie die Polygonzugdaten an das Dialogfeld „Polygonzuganpassung“ schicken, um eine Anpassungsmethode anzuwenden.
Grafische Voransicht und Objekteinfügung

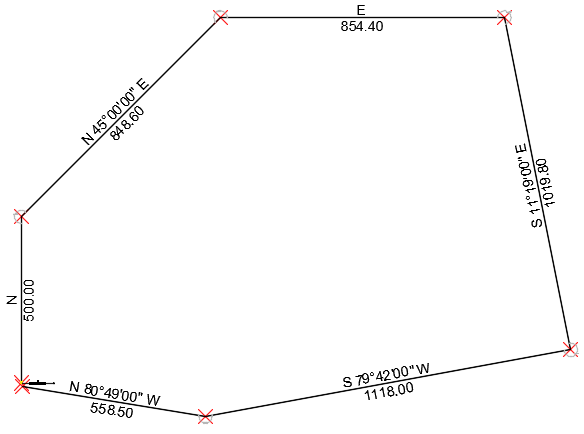

Grafiken (siehe folgendes Beispiel) werden in der Zeichnung angezeigt, wenn Sie Polygonzugdaten in den Polygonzugeditor eingeben.
Bei der Dateneingabe können Sie festlegen, ob Sie Punkte, Linien oder Punkte und Linien in der Zeichnung erstellen möchten. Diese Objekte verbleiben nach dem Schließen des Polygonzugeditors in der Zeichnung.
Der Polygonzugeditor besitzt eine Zoom-Einstellung, mit der Sie die Ansicht der Grafiken steuern können. Mit der Zoom-Einstellung „Zoom aktuelle Zeile“ ändert sich die Zoomstufe der Zeichnung, wenn Sie Daten für eine Polygonzugseite eingeben, die zur Anzeige von Polygonzuggrafiken im Zeichnungsfenster nötig sind. Alternativ können Sie festlegen, dass die Ansicht vergrößert wird, um die Grenzen des Polygonzugs anzuzeigen. Oder es erfolgt kein Zoomen.
Allgemeine Richtlinien für die Eingabe von Daten
Sie können Daten in den Polygonzugeditor laden, indem Sie eine vorhandene Polylinie in der Zeichnung auswählen oder indem Sie manuell bekannte Daten eingeben. Durch eine Vielzahl von Formaten und mathematischen Gleichungen können Sie Polygonzugdaten schnell eingeben.
- Mit der Tabulatortaste, Eingabetaste oder den Pfeiltasten können Sie zwischen den Zellen navigieren.
- Die im Polygonzugeditor eingegebenen Werte bleiben unverändert, wenn der Polygonzug angepasst wird.
- Wenn kein Erster Anschlusspunkt angegeben wird, wird der vorgegebene Anschlusspunkt Ost (0 Grad in AutoCAD) verwendet. Geben Sie im Feld Winkel der ersten Zeile N oder S ein, um die Drehung von einem Azimut aus zu beginnen.
- Um eine andere Maßeinheit als die aktuelle Zeichnungseinheit zu verwenden, können Sie ein Suffix nach dem Wert eingeben. Die folgenden Einheiten werden unterstützt:
- Fuß: '
- Meter: m
- Kette: c
- Rute: r
- Vara (Texas): v
Anmerkung: 1 vara = 33 1/3 Zoll
- Link: l
Geben Sie das Suffix direkt nach dem Wert ohne Hinzufügen eines zusätzlichen Leerzeichens ein. Geben Sie beispielsweise für 10 Fuß den Wert 10' ein.
Anmerkung: Die Umrechnung zwischen Fuß und Meter hängt von den Parametern ab, die auf der Registerkarte „Einheiten und Zone“ im Dialogfeld „Zeichnungseinstellungen“ angegeben sind:Zeichnungseinheiten Konvertierung von britisch in metrisch Suffix ...ergibt folgende Umrechnung Fuß US Survey Foot m Meter in US Survey Foot Fuß Internationaler Fuß m Meter in internationalen Fuß Meter US Survey Foot ' US Survey Foot in Meter Meter Internationaler Fuß ' Internationaler Fuß in Meter
Verwenden von mathematischen Gleichungen zum Berechnen der Polygonzugparameter
Sie können eine Vielzahl von mathematischen Gleichungen zum Berechnen der Polygonzug-Parameterwerte eingeben. Über die Gleichungen können Sie bekannte Daten für die Definition eines Polygonzugs eingeben, wie z. B. die relative Position von Koordinatenpunkten.
Folgende Operatoren sind gültig:
- +
- -
- /
- *
