So fügen Sie Krümmer entlang eines Kanalsystems in einem Höhenplan hinzu und entfernen sie

Ändern Sie das pfadbasierte Druckleitungsnetz anhand von Krümmern an vertikalen Schnittpunkten in den Kanalsystemen.

Hinzufügen eines Krümmers und vertikalen Schnittpunkts zu einem Kanalsystem in einem Höhenplan

  1. Wählen Sie ein Kanalsystem im Höhenplan aus. Die Registerkarte Druckleitungsnetz-Entwurf (Längsschnitt) wird geöffnet.
  2. Klicken Sie auf der Registerkarte Druckleitungsnetz-Entwurf (Längsschnitt) auf Gruppe Layout Krümmer/TS-Punkt hinzufügen .

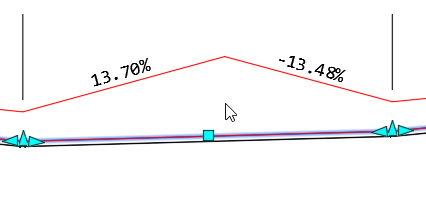

  3. Wählen Sie in der Zeichnung einen Punkt für den Krümmer aus. Wenn der Punkt außerhalb des Kanalsystems platziert wird, wird das Kanalsystem an den neuen Krümmer angepasst.

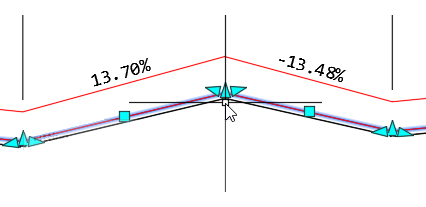

    Ein Schnittpunkt wird mit einem Krümmer-Anschlussstück platziert.

  4. Verwenden Sie die Kanalsystemgriffe, um Ihr Kanalsystem weiter anzupassen.

Entfernen redundanter oder nicht benötigter vertikaler Schnittpunkte aus einem Kanalsystem im Höhenplan

  1. Wählen Sie ein Kanalsystem im Druckleitungsnetz aus. Die Registerkarte Druckleitungsnetz-Entwurf (Längsschnitt) wird geöffnet.
  2. Klicken Sie auf der Registerkarte Druckleitungsnetz-Entwurf (Längsschnitt) auf Gruppe Layout Krümmer/TS-Punkt entfernen .
  3. Wählen Sie das Kanalsystem aus.

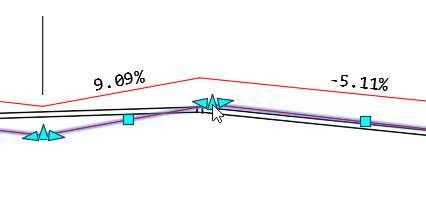

  4. Klicken Sie in die Nähe des Schnittpunkts, den Sie entfernen möchten.

    Der Schnittpunkt wird entfernt, und die Geometrie des Kanalsystems wird entsprechend dem neuen Kanalsystempfad angepasst.

  5. Verwenden Sie die Kanalsystemgriffe, um Ihr Kanalsystem weiter anzupassen.
