So unterbrechen oder verbinden Sie Kanalsysteme

In einem Druckleitungsnetz können Sie eine Haltung in ein Kanalsystem unterteilen oder zwei Kanalsysteme verbinden.

Unterteilen Sie eine Haltung in einem Kanalnetz, wodurch zwei separate Kanalsysteme entstehen.

  1. Wählen Sie ein Kanalsystem im Druckleitungsnetz aus. Die Registerkarte Druckleitungsnetz-Entwurf (Lageplan/Grundriss) wird geöffnet.
  2. Klicken Sie auf der Registerkarte Druckleitungsnetz-Entwurf (Lageplan/Grundriss) auf Gruppe Ändern Kanalsystem unterbrechen Finden.
  3. Wählen Sie einen Punkt im zu unterbrechenden Kanalsystem aus.

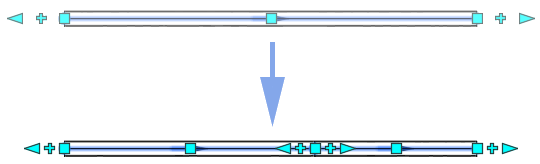

    Die Haltung wird in zwei separate Kanalsysteme im selben Druckleitungsnetz unterteilt.

  4. Verwenden Sie die Kanalsystemgriffe, um Ihre Zeichnung weiter anzupassen.

Führen Sie zwei Kanalsysteme zu einem einzelnen, unabhängigen Kanalsystem zusammen.

    Die Endpunktabschrägungsgriffe der verbundenen Haltungen müssen aneinander ausgerichtet sein, damit sie zusammengeführt werden können.

  1. Wählen Sie ein Kanalsystem im Druckleitungsnetz aus. Die Registerkarte Druckleitungsnetz-Entwurf (Lageplan/Grundriss) wird geöffnet.
  2. Klicken Sie auf der Registerkarte Druckleitungsnetz-Entwurf (Lageplan/Grundriss) auf Gruppe Ändern Kanalsysteme zusammenführen Finden.
  3. Wählen Sie das erste Kanalsystem aus.
  4. Wählen Sie das zweite Kanalsystem aus, das mit dem ersten Kanalsystem verbunden werden soll.

    Das Kanalsystem wird zusammengeführt, und ein Anschlussstück wird platziert.

  5. Verwenden Sie die Kanalsystemgriffe, um Ihre Zeichnung weiter anzupassen.
