Sie können Positionen von Haltungsüberschneidungen in Höhenplänen und Querprofilplänen beschriften.
Durch das Beschriften der Positionen von Haltungsüberschneidungen können zwei Beschriftungen auf einer Druckleitung vorhanden sein (eine normale Haltungsbeschriftung und eine Haltungsüberschneidungs-Beschriftung). Wenn dies nicht gewünscht wird, können Sie die Null-Beschriftungsstile aus den Vorlagen von Autodesk Civil 3D verwenden. Null-Beschriftungsstile werden als Vorgabestile für Haltungsüberschneidungs-Beschriftungen festgelegt.
So beschriften Sie die Positionen im Höhenplan, an denen Kanalnetz-Haltungen eine Achse schneiden
- Entwerfen Sie das Kanalnetz und fügen Sie es einem Höhenplan hinzu. Tipp: Sie können beim Erstellen eines Höhenplans das Kanalnetz einem Höhenplan hinzufügen oder mit dem Befehl Komponenten in Längsschnitt zeichnen die Komponenten einem vorhandenen Höhenplan hinzufügen.
- Bearbeiten Sie den Haltungsstil, sodass die Komponenten der Haltungsüberschneidung im Höhenplan sichtbar sind. Wählen Sie auf der Registerkarte Anzeige im Dialogfeld Haltungsstil die Option Längsschnitt als Ansichtsrichtung, und vergewissern Sie sich, dass die anzuzeigenden Komponenten der Haltungsüberschneidung als sichtbar festgelegt sind.
- Legen Sie einen Überschneidungslängsschnitt-Beschriftungsstil für Haltungen fest. Eine Beschriftungssammlung ist für die folgenden Beschriftungsstile im Projektbrowser verfügbar. Erweitern Sie auf der Registerkarte Einstellungen die Einträge Haltung
Beschriftungen Überschneidungslängsschnitt, und verwenden Sie das Kontextmenü zum Erstellen oder Bearbeiten eines Beschriftungsstils. Im Textkomponenten-Editor sind verschiedene Eigenschaften für Haltungsüberschneidungen verfügbar, mit denen Sie Stations- und Höhendaten von Haltungsüberschneidungen beschriften können. - Wählen Sie das Kanalnetz, um die kontextabhängige Registerkarte Kanalnetz anzuzeigen.

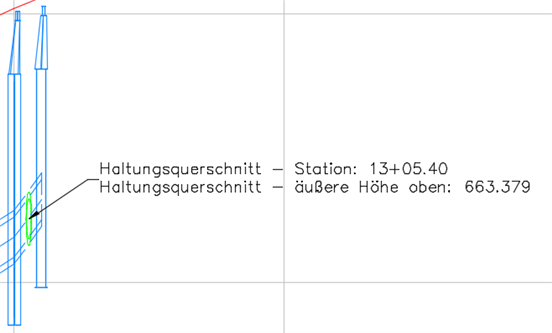

- Klicken Sie auf Gruppe Beschriftungen/Tabellen Beschriftungen hinzufügen, und wählen Sie dann entweder Gesamtnetz im Längsschnitt oder Einzelne Komponente im Längsschnitt. Sie können bei Bedarf die Beschriftung von der Haltung wegziehen (siehe folgende Abbildung).
Wenn die Haltungsüberschneidung an eine andere Station entlang der Achse verschoben wird, werden die Beschriftungen anhand der neuen Station und Höhendaten aktualisiert.
So beschriften Sie Positionen im Querprofilplan, an denen Kanalnetz-Haltungen eine Querprofillinie kreuzen
- Entwerfen Sie das Kanalnetz und fügen Sie es den Querprofilplänen hinzu. Tipp: Sie können das Kanalnetz den Querprofilplänen hinzufügen, wenn Sie Querprofilpläne erstellen oder indem Sie die Eigenschaften eines vorhandenen Querprofilplans bzw. einer Querprofilplangruppe bearbeiten.
- Bearbeiten Sie den Haltungsstil, sodass die Haltungskomponenten im Querprofilplan sichtbar sind. Wählen Sie auf der Registerkarte Anzeige im Dialogfeld Haltungsstil die Option Querprofil als Ansichtsrichtung, und vergewissern Sie sich, dass die anzuzeigenden Haltungskomponenten als sichtbar festgelegt sind.
- Legen Sie einen Überschneidungsquerprofi-Beschriftungsstil für Haltungen fest. Eine Beschriftungssammlung ist für die folgenden Beschriftungsstile im Projektbrowser verfügbar. Erweitern Sie auf der Registerkarte Einstellungen die Einträge Haltung Beschriftungen Überschneidungsquerprofil, und verwenden Sie das Kontextmenü zum Erstellen oder Bearbeiten eines Beschriftungsstils. Im Textkomponenten-Editor sind verschiedene Eigenschaften verfügbar, mit denen Sie die Höhendaten des Haltungsquerprofils beschriften können.
- Wählen Sie das Kanalnetz, um die kontextabhängige Registerkarte Kanalnetz anzuzeigen.

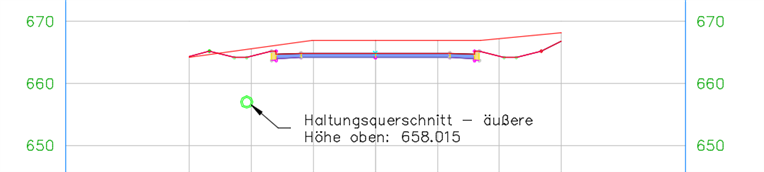

- Klicken Sie auf Gruppe Beschriftungen/Tabellen Beschriftungen hinzufügen, und wählen Sie dann entweder Gesamtnetz im Querprofil oder Einzelne Komponente im Querprofil. Sie können bei Bedarf die Beschriftung von der Haltung wegziehen (siehe folgende Abbildung).
Wenn die Haltungsüberschneidung an eine andere Höhe verschoben wird, werden die Beschriftungen anhand der neuen Daten aktualisiert.
