So verwenden Sie transparent einen Abschrägungswinkel und eine Entfernung zur Angabe einer Punktposition
Sie können eine Punktposition mithilfe eines Abschrägungswinkels und einer Entfernung von einer Referenzlinie angeben.
Der Abschrägungswinkel wird von der Verlängerung der Referenzlinie über den Endpunkt hinaus gemessen, und die Entfernung wird von dem Endpunkt der Linie aus gemessen.

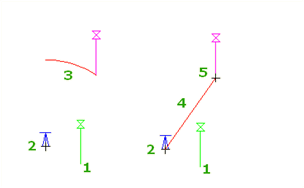

Die Verlängerung der beiden zuletzt angegebenen Punkt definiert die Bezugslinie, oder Sie müssen eine Linie definieren. Geben Sie von der Bezugslinie (1-2) und dem Startpunkt (2) einen Abschrägungswinkel (3) und eine Entfernung (4) an, um einen Punkt (5) festzulegen.
Die Referenzlinie wird bei jeder Punkteingabe aktualisiert.
Führen Sie bei der Aufforderung, einen Punkt in einen Befehl einzugeben, einen der folgenden Schritte aus:
Klicken Sie auf Registerkarte TransparentGruppe LageplanAbschrägungsentfernungFinden.
Klicken Sie mit der rechten Maustaste, um das Kontextmenü Transparente Befehle mit der Option Abschrägungsentfernung anzuzeigen.
Aktivieren Sie den Werkzeugkasten Transparente Befehle, und wählen Sie Abschrägungsentfernung aus.
Geben Sie 'dd ein.
Wenn Sie in den Hauptbefehl noch keine Punkte eingegeben haben, müssen Sie mit einem der folgenden Schritte eine temporäre Referenzlinie angeben:
Wählen Sie eine Linie aus.
Geben Sie p ein, und geben Sie dann einen Anfangs- und einen Endpunkt für die Linie an.
Wenn Sie einen Punkt in den Hauptbefehl eingegeben haben, wird dieser Punkt als Anfangspunkt für die temporäre Referenzlinie verwendet. Geben Sie den Endpunkt für die temporäre Referenzlinie an.
Geben Sie den Winkel mit einem der folgenden Schritte an:
Klicken Sie in die Zeichnung.
Geben Sie für den Winkel einen positiven oder negativen numerischen Wert ein.
Geben Sie c ein, um zwischen der Richtung im Uhrzeigersinn und der Richtung gegen den Uhrzeigersinn zu wechseln, und geben Sie dann den Winkel an.
Geben Sie die Entfernung an, indem Sie in die Zeichnung klicken oder eine Entfernung eingeben.
Anmerkung: Die Aufforderung zur Höheneingabe für transparente Befehle wird über die Einstellung Eingabeaufforderung für 3D-Punkte für transparente Befehle gesteuert. Weitere Informationen finden Sie unter Informationen zu Einstellungen für transparente Befehle.
