So fügen Sie Krümmer zu einem Kanalsystem hinzu und entfernen sie

Ändern Sie das Druckleitungsnetz anhand von Krümmern an Schnittpunkten in den Kanalsystemen.

Hinzufügen eines Krümmers und Schnittpunkts zu einer Haltung in einem ausgewählten Kanalsystem

  1. Wählen Sie ein Kanalsystem im Druckleitungsnetz aus. Die Registerkarte Druckleitungsnetz-Entwurf (Lageplan/Grundriss) wird geöffnet.
  2. Klicken Sie auf der Registerkarte Druckleitungsnetz-Entwurf (Lageplan/Grundriss) auf Gruppe Layout Krümmer/TS-Punkt hinzufügen .
  3. Wählen Sie in der Zeichnung einen Punkt für den Krümmer aus. Wenn der Punkt außerhalb des Kanalsystems platziert wird, wird das Kanalsystem an den neuen Krümmer angepasst.

    Ein Schnittpunkt wird mit einem Krümmer-Anschlussstück platziert.

  4. Verwenden Sie die Kanalsystemgriffe, um Ihr Kanalsystem weiter anzupassen.

Entfernen redundanter oder nicht benötigter Schnittpunkte aus einem Kanalsystem

  1. Wählen Sie ein Kanalsystem im Druckleitungsnetz aus. Die Registerkarte Druckleitungsnetz-Entwurf (Lageplan/Grundriss) wird geöffnet.
  2. Klicken Sie auf der Registerkarte Druckleitungsnetz-Entwurf (Lageplan/Grundriss) auf Gruppe Layout Krümmer/TS-Punkt entfernen .
  3. Wählen Sie ein Kanalsystem aus.
  4. Klicken Sie in die Nähe des Schnittpunkts, den Sie entfernen möchten.

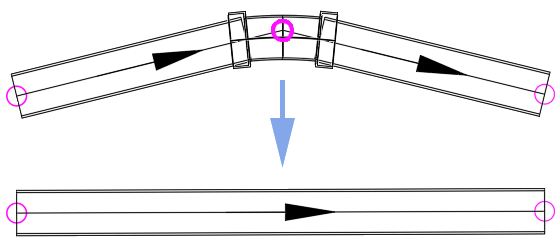

    Der Schnittpunkt wird entfernt, und die Geometrie des Kanalsystems wird entsprechend dem neuen Kanalsystempfad angepasst.

  5. Verwenden Sie die Kanalsystemgriffe, um Ihr Kanalsystem weiter anzupassen.
