Registerkarte Zweiggleisachse (Dialogfeld Weiche erstellen)

Verwenden Sie die Registerkarte Zweiggleisachse, um den Namen der Zweiggleisachse anzugeben oder um die Zweiggleisachse der Weiche mit einer vorhandenen Achse zusammenzuführen.

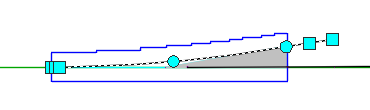

Wenn eine Weiche erstellt wird, wird eine Zweiggleisachse verwendet, um die Weiche mit einer anderen Gleisachse in der Zeichnung zu verbinden. Im Beispiel unten wird die Zweiggleisachse in der folgenden Weiche hervorgehoben.

Anmerkung: Um die Länge zu steuern, um die die Zweiggleisachse über das theoretische Dreieck der Weiche hinaus verlängert wird, ändern Sie den Wert für Verlängern auf der Registerkarte Inhalt. Sie können diesen Wert nach dem Erstellen der Weiche mithilfe der AutoCAD-Eigenschaftenpalette ändern.

Zweiggleisachse

Mit vorhandener Achse zusammenführen

Gibt an, ob die Zweiggleisachse der Weiche mit einer vorhandenen Achse zusammengeführt wird. Weitere Informationen zum Arbeiten mit einer zusammengeführten Achse finden Sie unter So verbinden Sie eine Schienenweiche manuell mit der zugehörigen zusammengeführten Achse oder dem Längsschnitt.

• Wenn dieses Kontrollkästchen aktiviert ist, geben Sie im Feld Achse unten die Achse an, mit der die Achse zusammengeführt werden soll.
• Wenn dieses Kontrollkästchen deaktiviert ist, geben Sie im Feld Achse unten den Namen für die Zweiggleisachse an.

Achse

Gibt den Namen der Achse an, mit der zusammengeführt werden soll, oder den Namen der neuen Zweiggleisachse.

• Wenn das Kontrollkästchen Mit vorhandener Achse zusammenführen aktiviert ist, gibt dieses Feld die Zielachse an, mit der die Zweiggleisachse zusammengeführt wird. Klicken Sie auf die Dropdown-Liste, um die Achse anzugeben, oder klicken Sie auf , um eine Achse in der Zeichnung auszuwählen.
• Wenn das Kontrollkästchen Mit vorhandener Achse zusammenführen deaktiviert ist, gibt dieses Feld den Namen für die neu erstellte Zweiggleisachse an. Geben Sie einen Namen ein oder klicken Sie auf , um die Änderungen im Dialogfeld Namensvorlage vorzunehmen.
