So erstellen Sie eine Weiche

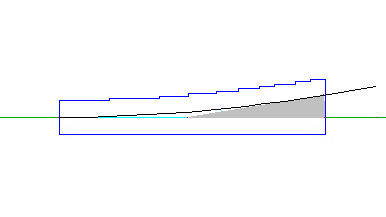

Platzieren Sie eine Weiche entlang einer Gleisachse.

Anmerkung: Beim Erstellen von Weichen und Gleisverbindungen basieren die Berechnungen für die übergeordnete und die umgeleitete Achse auf der Mitte der Gleislinie, nicht auf dem linken oder rechten Gleis.

1. Klicken Sie auf Registerkarte Schiene Gruppe Weiche Erstellen Finden.
2. Wählen Sie die Gleisachse aus, auf der die Weiche erstellt werden soll.
3. Wählen Sie die Station, an der die Weiche erstellt werden soll.

   Wenn Sie noch keinen Weichenkatalog in die Zeichnung geladen haben, wird das Dialogfeld Weichenkatalog angezeigt.

4. Verwenden Sie das Dialogfeld Weichenkatalog, um einen zu verwendenden Weichenkatalog zu laden, und klicken Sie auf OK. Vorgabemäßig werden Weichenkataloge im Ordner C:\ProgramData\Autodesk\C3D 2023\deu\Data\Railway Design Standards\Turnout installiert.

   Das Dialogfeld Weiche erstellen wird angezeigt.

5. Geben Sie im Dialogfeld Weiche erstellen auf der Registerkarte Allgemein den Namen und andere allgemeine Informationen für die Weiche an.
6. Klicken Sie auf die Registerkarte Inhalt, um den Typ, den Winkel, das Modell und andere Details der einzufügenden Weiche anzugeben.
7. Klicken Sie auf die Registerkarte Zweiggleisachse, um anzugeben, ob die Zweiggleisachse mit einer vorhandenen Achse zusammengeführt werden soll.
8. Klicken Sie auf die Registerkarte Längsschnitt, um anzugeben, ob ein Längsschnitt für die Zweiggleisachse erstellt werden soll.
9. Klicken Sie auf OK.

Nachdem die Weiche erstellt wurde, können Sie sie mithilfe von Griffen verschieben und ihre Eigenschaften mithilfe der AutoCAD-Eigenschaftenpalette ändern. Weitere Informationen finden Sie unter So bearbeiten Sie Schienenweichen mithilfe von Griffen und So ändern Sie Weichen.
