Verwenden Sie dieses Dialogfeld, um die Parameter von Komponenten, die mit dem Komponenten-Builder erstellt wurden, den Parametern zuzuordnen, die für den Befehl Freispiegelkanalnetzwerk analysieren erforderlich sind.
Eine Parameterzuordnung ist nur für Komponenten erforderlich, die mit dem Komponenten-Builder erstellt wurden. Mit dem Infrastructure Parts Editor erstellte Komponenten besitzen bereits die Parameter, die für den Befehl Freispiegelkanalnetzwerk analysieren erforderlich sind.
Sie können folgendermaßen auf dieses Dialogfeld zugreifen:
- Während der Analyse des Freispiegelkanalnetzwerks: Sie können auf der Seite Netzdetails des Dialogfelds Freispiegelkanalnetzwerk analysieren auf die Schaltfläche Tragwerksparameter zuordnen klicken.
- Während des Erstellens einer Komponentenliste: Klicken Sie auf der Registerkarte Schächte/Bauwerke im Dialogfeld Komponentenliste auf das Symbol in der Spalte Schacht- und Bauwerkstyp.
Wenn Sie dieses Dialogfeld über eine Komponentenliste aufrufen, ist vorgabemäßig die Komponentenfamilie ausgewählt.
- Über die Multifunktionsleiste: Klicken Sie auf der Registerkarte Start auf
Gruppe Entwurf erstellen Dropdown-Schaltfläche Entwässerungsschacht-/-bauwerksparameter zuordnen. Klicken Sie im Dialogfeld Entwässerungsschacht-/-bauwerksparameter zuordnen auf Zuordnungskonfiguration.
- Beim Einrichten der Einstellungen für Kanalnetzelemente: Klicken Sie im Dialogfeld Elementeinstellungen bearbeiten - Kanalnetz auf
im Feld Schacht-/Bauwerkstyp- und Bemaßungszuordnungen.
- Komponentenfamilie
- Zeigt die Komponentenfamilien im aktuellen Kanalnetzkatalog an.
Wenn Sie dieses Dialogfeld über das Dialogfeld Komponentenliste aufrufen, ist vorgabemäßig die Komponentenfamilie ausgewählt.

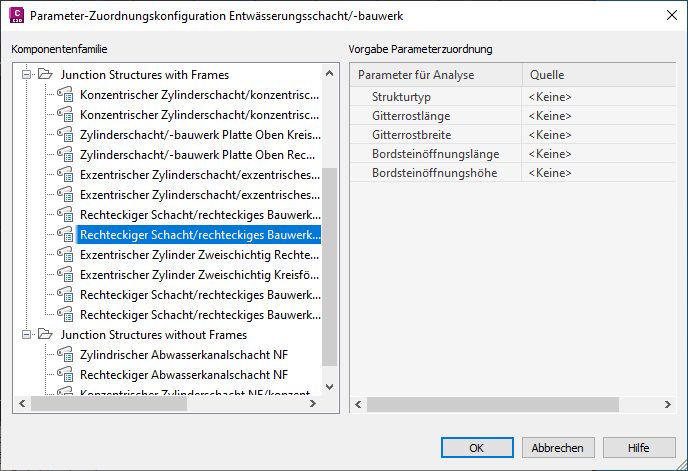

Wählen Sie die einzelnen Komponentenfamilien aus, die Sie zuordnen möchten, und legen Sie dann in der Spalte Quelle auf der rechten Seite die Vorgabe für jeden Parameter fest.
- Vorgabe Parameterzuordnung
- Gibt Werte für jeden erforderlichen Parameter an. Wählen Sie den Parameter, der für die Freispiegelkanalnetzwerk-Analyse verwendet werden soll, in der Spalte Parameter für Analyse aus, und klicken Sie dann in die Zelle in der Spalte Quelle, um den zuzuordnenden Parameter auszuwählen.
