Punkte sind Autodesk Civil 3D-Objekte, die in der Zeichnung angezeigt und grafisch geändert werden können. Die Darstellung von Punkten wird über Punktbeschriftungen und -stile festgelegt.
In früheren Versionen von Autodesk Civil 3D waren Punkte Teilkomponenten einer Punktgruppe. Punkte in Autodesk Civil 3D sind nun individuelle Objekte, die Sie für folgende Vorgänge verwenden können:
- Sie können Punkte in der Zeichnung einzeln auswählen und die Position und Drehung mithilfe von Griffen grafisch ändern.
- Sie können einen Auswahlsatz mit Punkten erstellen, um die zugehörigen Höhen auf eine Oberfläche zu verschieben.
- Sie können Punkteigenschaften im Dialogfeld AutoCAD-Eigenschaften ändern, mit denen sowohl die allgemeinen als auch die spezifischen Autodesk Civil 3D-Eigenschaften beschrieben werden.
- Sie können die Einstellungen für die nächste Punktnummer in den Punkterstellungsbefehlen ändern. Anmerkung:
Um einen dieser Vorgänge durchzuführen, muss der Punkt ausgecheckt und nicht gesperrt sein, und es darf sich nicht um einen Vermessungspunkt handeln.
Sie können Punktgruppen verwenden, um Punkte zu organisieren und ihre Darstellung in einer Zeichnung festzulegen. Punktgruppen referenzieren die Punktdaten direkt und sind für das Zeichnen der Punkte zuständig. Für Punktgruppen gibt es Überschreibungsparameter, die alle Punkte der Gruppe dazu zwingen, den voreingestellten Punktstil und Punktbeschriftungsstil der Gruppe anstelle der den einzelnen Punkten zugeordneten Stile zu verwenden.

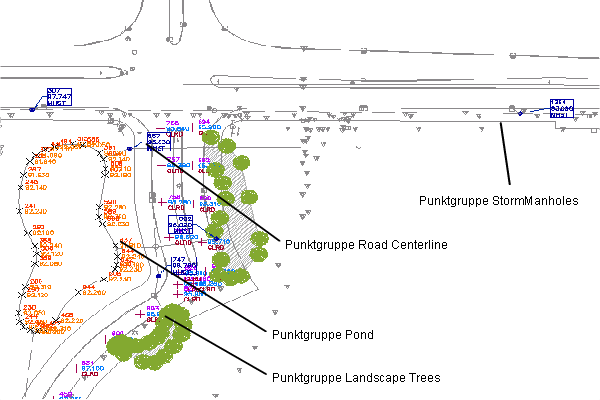

Punktgruppen, die verschiedene Verwendungen von Punktstilen zeigen
Beim Erstellen von Punkten legen Sie im Dialogfeld Befehlseinstellungen bearbeiten - Punkte erstellen den Punktlayer fest.
Mithilfe des AutoCAD-Befehls LIST können Sie Punkteigenschaften anzeigen.
