So verschieben oder drehen Sie Körper

Mit dem Befehl Körper verschieben können Sie die Position mehrerer Volumenkörper in einer Bauteildatei anpassen.

In Autodesk Inventor gibt es mehrere Möglichkeiten zum Verschieben von Körpern in einem Bauteil mit mehreren Körpern. Sie können Körper entlang der X-, Y- und Z-Achse frei ziehen, in einer linearen Richtung entlang eines Strahls verschieben oder um eine angegebene Linie oder Achse drehen.

Sie können die einzelnen Methoden unabhängig voneinander verwenden oder Verschiebungen gruppieren. Da jede Verschiebung Speicherplatz beansprucht, wird durch das Gruppieren von Verschiebungen die Dateigröße reduziert.

Verschieben von Körpern durch freies Ziehen

Sie können Objekte in jeder beliebigen X-, Y- und Z-Kombination verschieben.

1. Klicken Sie auf Registerkarte 3D-Modell Gruppe Ändern Körper verschieben .
2. Klicken Sie im Dialogfeld Körper verschieben im Popup-Menü Verschiebungstyp auf Freies Ziehen .
3. Wählen Sie im Grafikfenster mit dem Körperauswahlwerkzeug einen oder mehrere Körper aus.
4. Wählen Sie eine der folgenden Möglichkeiten:
   • Geben Sie im Dialogfeld Körper verschieben im Bereich Freies Ziehen Versatzwerte für X, Y und Z ein.
   • Klicken Sie für eine Verschiebung ohne Abhängigkeiten in eines der Wertefelder für X, Y oder Z, und ziehen Sie dann das Vorschaubild für die Verschiebung.
5. Klicken Sie auf Anwenden oder OK.

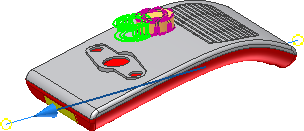

Verschieben eines Körpers entlang eines Strahls

Verschieben Sie einen Körper linear entlang eines Strahls.

1. Klicken Sie auf Registerkarte 3D-Modell Gruppe Ändern Körper verschieben .
2. Klicken Sie im Dialogfeld Körper verschieben im Popup-Menü Verschiebungstyp auf Verschieben entlang des Strahls .
3. Wählen Sie im Grafikfenster mit dem Körperauswahlwerkzeug einen oder mehrere Körper aus.
4. Geben Sie die Richtung an:
   • Legen Sie mit die Kante oder Achse fest, die die lineare Verschiebungsrichtung definiert.
   • Klicken Sie auf Umkehren , um die Ziehrichtung umzukehren.
5. Führen Sie einen der folgenden Schritte aus:
   • Geben Sie in das Feld Versatz einen genauen Wert für die Verschiebung ein.
   • Klicken Sie für eine freie lineare Verschiebung in das Feld Versatz, klicken Sie auf das Vorschaubild, und ziehen Sie es.

Drehen eines Körpers

Sie können die Winkeldrehung eines Objekts um eine Mittelachse festlegen.

1. Klicken Sie auf Registerkarte 3D-Modell Gruppe Ändern Körper verschieben .
2. Klicken Sie im Dialogfeld Körper verschieben im Popup-Menü Verschiebungstyp auf Drehung um Linie .
3. Wählen Sie im Grafikfenster mit dem Körperauswahlwerkzeug einen oder mehrere Körper aus.
4. Definieren Sie die Drehachse:
   • Legen Sie mit die Kante oder Achse fest, die die lineare Verschiebungsrichtung definiert.
   • Klicken Sie auf Umkehren , um die Ziehrichtung umzukehren.
5. Führen Sie einen der folgenden Schritte aus:
   • Geben Sie in das Feld Winkel den genauen Winkel für die Drehung ein.
   • Klicken Sie für eine freie Drehung in das Feld Winkel, klicken Sie auf das Drehungsvorschaubild, und ziehen Sie es.
6. Klicken Sie auf Anwenden oder OK.
