Block

Zusammenfassung

Dieses Design definiert ein einfaches rechteckiges Parallelepiped bzw. einen dreidimensionalen Quader. Block übernimmt aus dem Design solidMixin Regeln mit typischen Masseneigenschaften für Volumenkörper. Das Block-Design unterstützt eine einfache Art der Abhängigkeitspositionierung. Es verfügt über viele Regeln, die Punkte (z. B. Flächenmittelpunkte) definieren, die zur Zuordnung von anderen Punkten verwendet werden können. Zur Erstellung eines Blockexemplars ist mindestens die Angabe der Breite (x-Richtung), der Länge (y-Richtung) und der Höhe (z-Richtung) erforderlich.

Mixins

BlockMixin

SolidMixin

InkStrokedMixin

Der vollständige Satz kanonischer Werte, Parameter, Regeln, Methoden und Gruppenregeln wird unter BlockMixin und SolidMixin beschrieben.

Beispiel 1

Name:	Block_Ex01
Design:	acDrawingDocument

Untergeordneter Name:	block_1
Untergeordnetes Design:	:block
Name	Typ	Angegeben
height	Zahl	1
Länge	Zahl	3
Breite	Zahl	5
color	Zeichenfolge	"jungle green"

Beispiel 2

Name:	block_Ex02
Design:	block acDrawingDocument
Name	Typ	Formel
height	Zahl	3
Länge	Zahl	1.5
Breite	Zahl	2
pointList	Liste	{v000, _ v000 + unitZ * height * 1 / 8, _ vA00 + unitZ * height * 1 / 8, _ vA00 + unitZ * height * 7 / 8, _ v000 + unitZ * height * 7 / 8, _ v001, _ v101, _ v100 + unitZ * height * 7 / 8, _ vB00 + unitZ * height * 7 / 8, _ vB00 + unitZ * height * 1 / 8, _ v100 + unitZ * height * 1 / 8, _ v100}
vA00	Punkt	v000 + unitX * width * 4 / 9
vB00	Punkt	v000 + unitX * width * 5 / 9

Untergeordneter Name:	extrudedOutline
Untergeordnetes Design:	:ExtrudedSolid
Name	Typ	Angegeben
profile	Bauteil	outline
height	Zahl	Me.length
extrudeDirection	Vektor	Me.unitY
color	Zeichenfolge	"plum"

Beispiel 3

Name:	block_Ex03
Design:	acDrawingDocument
Name	Typ	Formel
panelMajor	Zahl	48
panelMinor	Zahl	32
panelDepth	Zahl	4
sectionMajor	Zahl	panelDepth - panelLength
sectionMinor	Zahl	sectionMajor / 2

Untergeordneter Name:	panel
Untergeordnetes Design:	:Block
Name	Typ	Angegeben
Breite	Zahl	panelMinor
height	Zahl	panelMajor
Länge	Zahl	0.5
color	Zeichenfolge	"dandelion"

Untergeordneter Name:	sideTop
Untergeordnetes Design:	:Block
Name	Typ	Angegeben
Breite	Zahl	panel.width
height	Zahl	sectionMinor
Länge	Zahl	sectionMajor
v011	Punkt	panel.v001
color	Zeichenfolge	"olive green"

Untergeordneter Name:	sideBottom
Untergeordnetes Design:	:Block
Name	Typ	Angegeben
Breite	Zahl	panel.width
height	Zahl	sectionMinor
Länge	Zahl	sectionMajor
v011	Punkt	panel.v000
color	Zeichenfolge	"olive green"

Untergeordneter Name:	sideLeft
Untergeordnetes Design:	:Block
Name	Typ	Angegeben
Breite	Zahl	panel.height - 2 * sectionMinor
height	Zahl	sectionMinor
Länge	Zahl	sectionMajor
eTopLeft	Punkt	sideTop.eBottomLeft
color	Zeichenfolge	"navy blue"

Untergeordneter Name:	sideRight
Untergeordnetes Design:	:Block
Name	Typ	Angegeben
Breite	Zahl	panel.height - 2 * sectionMinor
height	Zahl	sectionMinor
Länge	Zahl	sectionMajor
eTopRight	Punkt	sideTop.eBottomRight
color	Zeichenfolge	"navy blue"

Untergeordneter Name:	middle
Untergeordnetes Design:	:Block
Name	Typ	Angegeben
Breite	Zahl	panel.height - 2 * sectionMinor
height	Zahl	sectionMinor
Länge	Zahl	sectionMajor
eLeftRear	Punkt	sideLeft.eRightRear
color	Zeichenfolge	"copper"

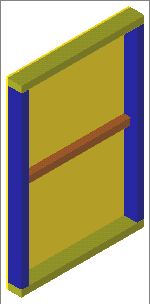

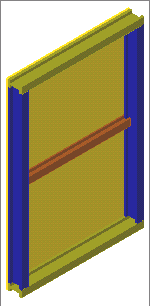

Beispiel 4

Name:	block_Ex04
Design:	acDrawingDocument
Name	Typ	Formel
panelMajor	Zahl	48
panelMinor	Zahl	32
panelDepth	Zahl	4
sectionMajor	Zahl	panelDepth - panelLength
sectionMinor	Zahl	sectionMajor / 2

Untergeordneter Name:	panel
Untergeordnetes Design:	:Block
Name	Typ	Angegeben
Breite	Zahl	panelMinor
height	Zahl	panelMajor
Länge	Zahl	0.5
color	Zeichenfolge	"dandelion"

Untergeordneter Name:	sideTop
Untergeordnetes Design:	:block_Ex02
Name	Typ	Angegeben
Breite	Zahl	sectionMinor
height	Zahl	sectionMajor
Länge	Zahl	panel.width
matingPoint	Punkt	panel.v001
localMatingPointName	Name	:v001
xDirection	Vektor	-unitZ
yDirection	Vektor	unitX
color	Zeichenfolge	"olive green"

Untergeordneter Name:	sideBottom
Untergeordnetes Design:	:block_Ex02
Name	Typ	Angegeben
Breite	Zahl	sectionMinor
height	Zahl	sectionMajor
Länge	Zahl	panel.width
matingPoint	Punkt	panel.v000
localMatingPointName	Name	:v000
xDirection	Vektor	-unitZ
yDirection	Vektor	unitX
color	Zeichenfolge	"olive green"

Untergeordneter Name:	sideLeft
Untergeordnetes Design:	:block_Ex02
Name	Typ	Angegeben
Breite	Zahl	sectionMinor
height	Zahl	sectionMajor
Länge	Zahl	panel.height - 2 * sectionMinor
matingPoint	Punkt	sideTop.eRightFront
localMatingPointName	Name	:eLeftRear
xDirection	Vektor	unitX
yDirection	Vektor	unitZ
color	Zeichenfolge	"navy blue"

Untergeordneter Name:	sideRight
Untergeordnetes Design:	:block_Ex02
Name	Typ	Angegeben
Breite	Zahl	sectionMinor
height	Zahl	sectionMajor
Länge	Zahl	panel.height - 2 * sectionMinor
matingPoint	Punkt	sideTop.eRightRear
localMatingPointName	Name	:eRightRear
xDirection	Vektor	unitX
yDirection	Vektor	unitZ
color	Zeichenfolge	"navy blue"

Untergeordneter Name:	middle
Untergeordnetes Design:	:block_Ex02
Name	Typ	Angegeben
Breite	Zahl	sectionMinor
height	Zahl	sectionMajor
Länge	Zahl	panel.width - 2 * sectionMinor
matingPoint	Punkt	sideLeft.eBottomRight
localMatingPointName	Name	:eBottomFront
xDirection	Vektor	-unitZ
yDirection	Vektor	unitX
color	Zeichenfolge	"copper"
