Verwenden Sie den Arbeitsablauf Netzleitungserstellung mit oder ohne Verkleidungen oder Anodenschutz.
Verwenden Sie diesen Arbeitsablauf, um Netzleitungen mit oder ohne Verbindungspunkte an Start- und Endpunkten zu erstellen.
- Klicken Sie im Fachschalen-Explorer auf das Symbol Arbeitsablauf-Explorer.
- Klicken Sie mit der rechten Maustaste auf den Arbeitsablauf Netzpunkterstellung.
- Klicken Sie auf Ausführen.
- Geben Sie ggf. einen Referenzdatensatz an.
- Geben Sie unter Schutz auswählen an, ob eine Verkleidung, eine Anode oder beides beim Generieren der Leitung erstellt werden soll.
Sie werden aufgefordert, die Schutzobjekte zu erstellen. Verkleidungen sind Polygone, und Anoden sind Punkte.
- Geben Sie unter Geländepunkte erstellen an, ob Geländepunkte erstellt werden sollen.
- Klicken Sie auf OK.
- Befolgen Sie die Aufforderungen.
- Drücken Sie die ESC-Taste, um den Arbeitsablauf zu beenden.
Wenn Sie die Geometrie fertig gestellt haben, wird das Objektklassenformular angezeigt, damit Sie Attributdaten hinzufügen können.
Objektregeln
Elementregeln gewährleisten die Konsistenz der Haltungs-Attributelementklasse, der Haltung und der verknüpften Linien-Geometrieelementklasse.
- Wenn ein Kontrollpunkt der neuen Haltung genau auf einem vorhandenen Netzpunkobjekt liegt, wird die Haltung mit Attributbeibehaltung geteilt, siehe Teilen von Linien.

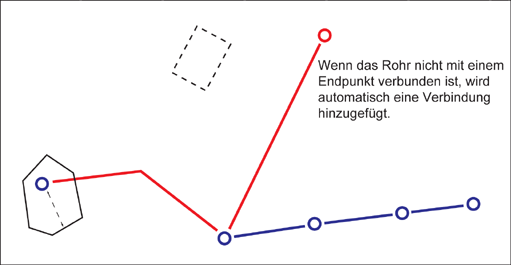

- Wenn Sie eine Leitung mit einem Start- oder Endpunkt erstellen, der nicht mit einem Netzpunkt verbunden ist, wird eine Verbindung erstellt, siehe Objektregel: Anfangs- und Endknoten erstellen
Weitere Informationen zu den Versorgungsnetzwerk-Objektregeln finden Sie unter Versorgungsnetzwerk-Objektregeln.
